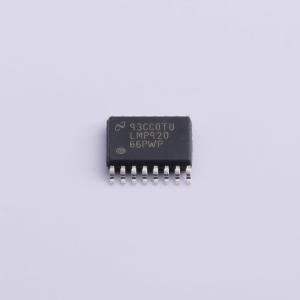

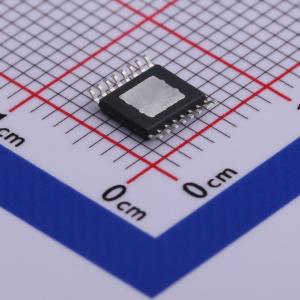

LMP92066PWPR

LMP92066 双温度控制 DAC，集成 EEPROM 和输出 ON/OFF 控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMP92066 具有集成 EEPROM + 输出 ON/OFF 控制功能的双路、温度控制型 DAC
品牌名称: TI(德州仪器)
商品型号: LMP92066PWPR
商品编号: C486058
商品封装: HTSSOP-16
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

LMP92066是一款高度集成的温控双数模转换器（DAC）。两个DAC可通过存储在内部EEPROM中的两个独立的、用户自定义的温度 - 电压转换函数进行编程，无需额外的外部电路即可校正任何温度影响。上电后，该器件可自主运行，无需系统控制器干预，为控制应用中的偏置电压和电流的设置与补偿提供完整解决方案。 LMP92066有两个模拟输出，支持两种输出范围：0至+5V和0至 - 5V。每个输出可通过专用控制引脚单独切换到负载。输出切换设计为快速响应，使该器件适用于射频功率放大器偏置应用。 EEPROM经过验证，可进行100次写入操作，支持现场重复更新。用户发出I²C命令即可完成EEPROM编程。 LMP92066的数字端口可与各种系统控制器接口，因为专用的VIO引脚可设置数字输入/输出电平。该器件采用热增强型封装，可实现精确的PCB温度测量。

商品特性

内部12位温度传感器 – 精度（-40℃至120℃），±3.2℃（最大）
EEPROM中存储两个独立的转换函数
双模拟输出 – 两个12位DAC
输出范围0V至5V或0V至 - 5V
高容性负载耐受能力，最高可达10μF
校准后精度 ±2.4mV（典型值）
输出开/关控制切换时间50ns（典型值）
导通电阻RDSON 5Ω（最大）
I²C接口：标准和快速模式 – 九个可选从地址
超时功能
VDD电源范围4.75V至5.25V
VIO范围1.65V至3.6V
指定温度范围 - 25℃至120℃
工作温度范围 - 40℃至125℃

应用领域

GaN或LDMOS功率放大器偏置控制器
传感器温度补偿
定时电路温度补偿

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	I2C
	工作电压	4.75V~5.25V
	稳定时间	250us
	输出类型	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	数据速率	400kHz
	静态电流	2.6mA
