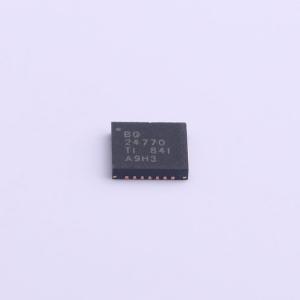

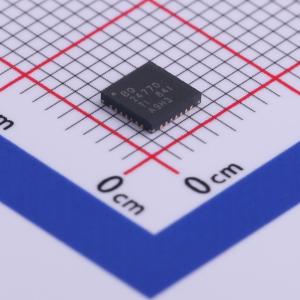

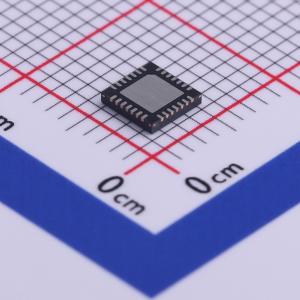

BQ24770RUYR

bq2477x 是高效、同步的 NVDC1 电池充电控制器，适用于空间受限的多化学体系电池充电应用，可减少元件数量。

功率路径管理功能可使系统在电池电压下运行，且不会降至系统最低电压（可编程）以下。借助此功能，即使电池完全放电或移除，系统仍可继续运行。功率路径管理还能让电池为系统提供补充电流，防止输入电源过载。

bq2477x 为 N 沟道 ACFET 和反向阻断 FET 提供驱动器和功率路径管理。该器件还为外部 P 沟道电池 FET 的 NVDC 操作提供驱动。此外，它还驱动开关稳压器的高端和低端 MOSFET。

bq2477x 可监测适配器电流（IADP）、电池充放电电流（IBAT）和系统功率（PMON）。灵活编程的 PROCHOT 输出可在需要时直接连接至 CPU 以降低性能。

• 主机控制的 NVDC - 1 1S - 4S 电池充电控制器，输入范围为 4.5 - 24 V
• 支持 SMBus（bq24770）和 I2C（bq24773）
• 无电池时系统可即时启动
• 深度放电电池——适配器满载时，通过同步 BATFET 控制实现补充模式
• 100 μs 超快速输入电流 DPM
• 600 μA 超低静态电流，20 mA 负载下 PFM 轻载效率 >80%，符合能源之星和 ErP Lot6 标准
• 高精度功率/电流监测，用于 CPU 降频
• 全面的 PROCHOT 配置文件
• 输入和电池电流监测（IADP/IBAT）
• 系统功率监测（PMON）
• 可编程输入电流限制、充电电压、充电电流和最低系统电压调节
• ±0.5% 充电电压（16 mV/步）
• ±2% 输入/充电电流（64 mA/步）
• ±2% 40 倍输入 / 16 倍放电 / 20 倍充电电流监测
• 支持电池 LEARN 功能
• 高度集成
• NMOS ACFET 和 RBFET 驱动器
• PMOS 电池 FET 栅极驱动器
• 内部环路补偿
• 独立比较器
• 自动涓流充电唤醒电量计
• 600kHz 至 1.2MHz 可编程开关频率

• 超极本、笔记本电脑、可拆卸电脑和平板电脑
• 手持终端
• 工业、医疗、便携式设备
