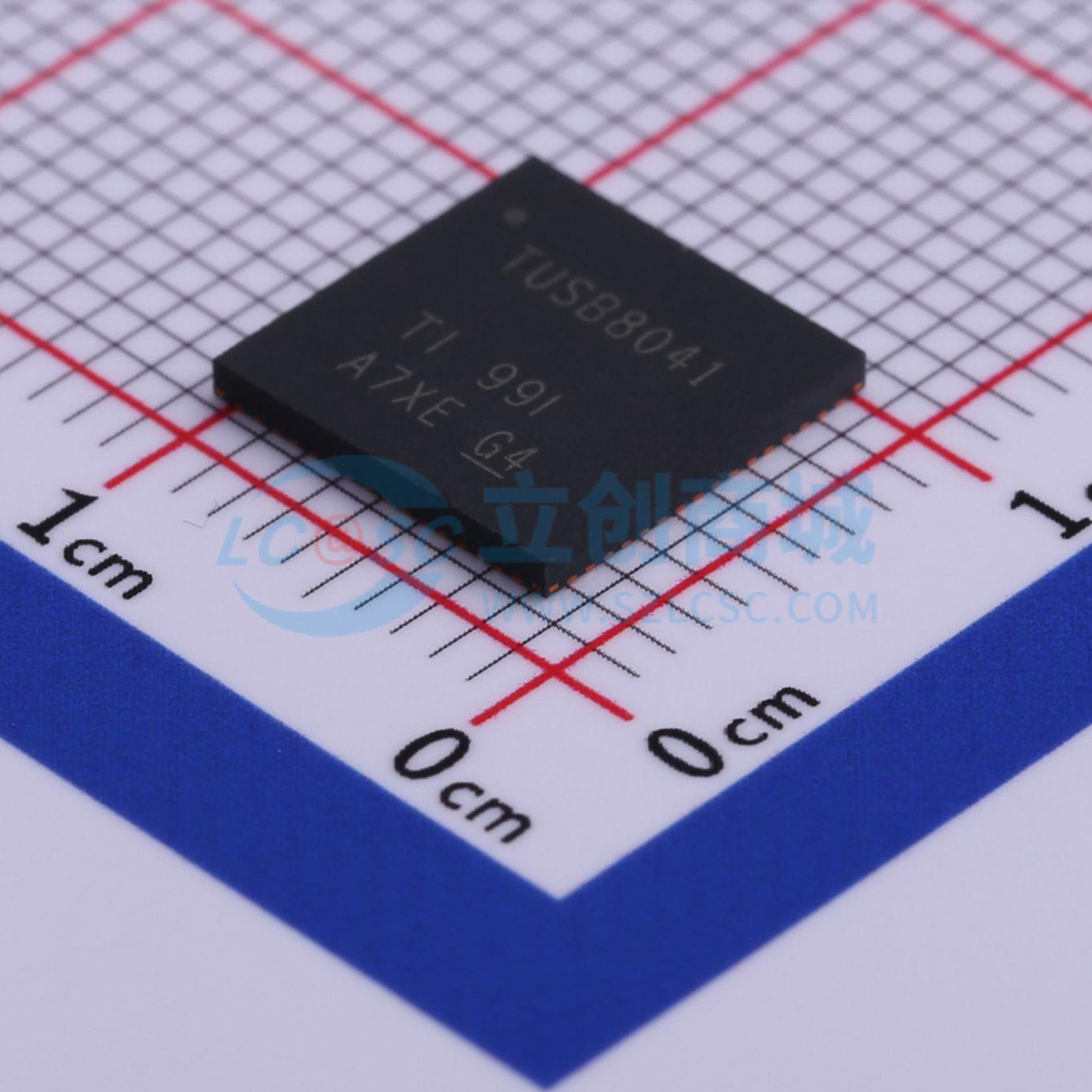

TUSB8041RGCR

TUSB8041四端口USB3.0集线器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB8041是一个符合USB3.0标准的四端口集线器。它提供同时支持超高速USB和高速/全速连接的上游端口，并在下游端口上提供超高速USB、高速、全速或低速连接。
品牌名称: TI(德州仪器)
商品型号: TUSB8041RGCR
商品编号: C486066

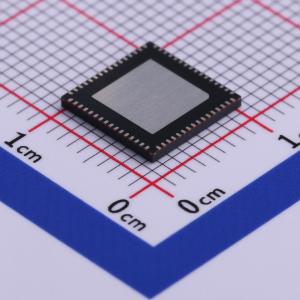

商品封装: QFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.285克(g)

商品参数

商品概述

TUSB8041 是一个四端口的 USB 3.0 集线器。它在上游端口提供同时的超高速 USB 和高速/全速连接，并在下游端口提供超高速 USB、高速、全速或低速连接。当上游端口连接到仅支持高速或全速/低速连接的电气环境时，下游端口上的超高速 USB 连接将被禁用。当上游端口连接到仅支持全速/低速连接的电气环境时，下游端口上的超高速 USB 和高速连接将被禁用。

TUSB8041 支持每个端口独立或组合的电源切换和过流保护，并支持电池充电应用。单个端口电源控制的集线器根据 USB 主机的要求对每个下游端口进行电源开关操作。此外，当单个端口电源控制的集线器检测到过流事件时，只有受影响的下游端口的电源会被切断。组合式集线器在任何端口需要电源时会为所有下游端口供电。除非所有端口都处于允许断电的状态，否则不会切断下游端口的电源。此外，当组合式集线器检测到过流事件时，所有下游端口的电源都会被切断。

TUSB8041 的下游端口通过提供电池充电下行端口 (CDP) 握手支持来支持电池充电应用。当上游端口未连接时，它还支持专用充电端口 (DCP) 模式。DCP 模式支持符合 USB 电池充电标准及中国通信行业标准 YD/T 1591-2009 的 USB 设备。此外，在上游端口未连接的情况下，自动模式可为 BC 设备和支持分压模式充电解决方案的设备提供透明支持。

TUSB8041 提供了一些功能的引脚配置支持，包括电池充电支持，并且还通过 OTP ROM、I2C EEPROM 或 I2C/SMBus 从接口提供了自定义选项，用于 PID、VID 以及自定义端口和物理层配置。使用 I2C EEPROM 或 I2C/SMBus 从接口时，还提供自定义字符串支持。

该设备采用 64 引脚 RGC 封装，商业版 (TUSB8041) 适用于 0℃ 至 70℃ 温度范围内的操作，工业版 (TUSB8041I) 适用于 -40℃ 至 85℃ 温度范围内的操作。

商品特性

四端口 USB 3.0 集线器
USB 2.0 集线器特性：多事务转换器（MTT）集线器，每个事务转换器具有四个事务转换器和四个异步端点缓冲区
支持电池充电 CDP 模式（上行端口连接），DCP 模式（上行端口未连接）
DCP 模式符合中国通信行业标准 YD/T 1591-2009 D+/D- 分压模式
支持作为 USB 3.0 或 USB 2.0 复合设备运行
每个端口或组合电源开关和过流通知输入
OTP ROM、串行 EEPROM 或 I2C SMBus 从接口用于自定义配置：
- VID 和 PID 端口自定义
- 制造商和产品字符串（不由 OTP ROM 定义）
- 序列号（不由 OTP ROM 定义）
使用引脚选择或 EEPROM/或 I2C SMBus 从接口进行应用功能选择
提供 128 位全球唯一标识符（UUID）
支持通过 USB 2.0 上行端口进行板载和系统内 OTP/EEPROM 编程
单时钟输入，24 MHz 晶振或振荡器
无需特殊驱动程序；在支持 USB 堆栈的任何操作系统上无缝工作
64 引脚 QFN 封装（RGC）

应用领域

计算机系统
泊坞站
显示器
机顶盒

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	USB 3.0；USB 2.0
	通道数	4
	工作电压	3.3V

	属性	参数值
	数据速率	-
	工作温度	0℃~+70℃
	工作电流	778mA
	静态电流	33mA
