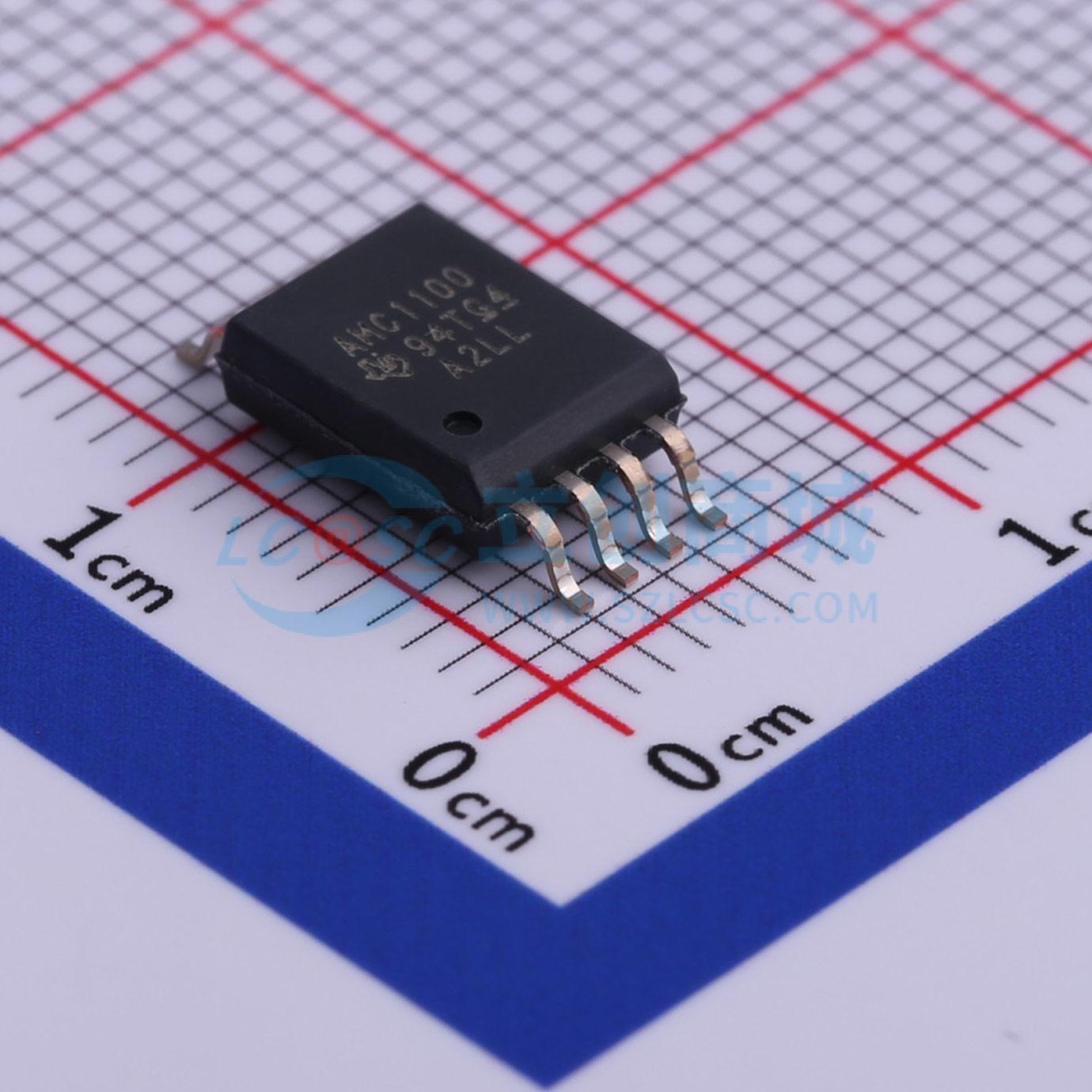

温馨提醒：图片仅供参考，商品以实物为准

AMC1100DWVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1100 ±250mV 输入、精密电流检测低成本基本隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1100DWVR
商品编号: C486065
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.365克(g)

商品参数

商品概述

AMC1100是一种精密隔离放大器，其输出与输入电路之间由二氧化硅 (SiO2) 屏障隔离，该屏障具有很高的抗磁干扰能力。该屏障根据 DIN VDE V 0884-11: 2017-01 和 UL1577 认证，可提供高达 4250 VPEAK 的电隔离。与隔离电源配合使用时，该设备可防止高共模电压线上的噪声电流进入本地接地并干扰或损坏敏感电路。

AMC1100 的输入针对直接连接分流电阻或其他低电压电平信号源进行了优化。该设备的卓越性能可实现对能量计量应用中电流和电压的精确测量。输出信号共模电压会自动调整至 3-V 或 5-V 低侧电源。

AMC1100 在 -40°C 至 +105°C 的扩展工业温度范围内完全规范，并提供 SMD 类型、宽体 SOIC-8 (DWV) 和海鸥翼-8 (DUB) 封装。

商品特性

优化用于分流电阻的±250 mV输入电压范围
非常低的非线性：最大0.075%（在5 V时）
低偏移误差：最大1.5 mV
低噪声：典型3.1 mVRMS
低压侧电源电流：最大8 mA（在5 V时）
输入带宽：最小60 kHz
固定增益：8（0.5%精度）
高共模抑制比：108 dB
低压侧操作：3.3 V
安全相关认证：根据DIN VDE V 0884-11: 2017-01标准的基本隔离4250-VPK，根据UL1577标准的3005-VFMS隔离1分钟，CAN/CSA第5A部分组件验收服务通知以及DIN EN 61010-1标准
工作电压：1200 VPEAK
瞬态抗扰度：最小2.5 kV/μs
在扩展工业温度范围内完全指定

应用领域

电表
串式逆变器
功率测量应用

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±250mV
	带宽(-3db)	60kHz
	增益	8
	增益带宽积(GBP)	-
	输入失调电压(Vos)	200uV

	属性	参数值
	输入偏置电流(Ib)	-
	输出类型	差分
	隔离电压(Vrms)	1200
	CMTI(kV/us)	2.5kV/us
	工作温度	-40℃~+105℃
