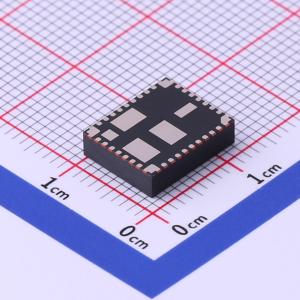

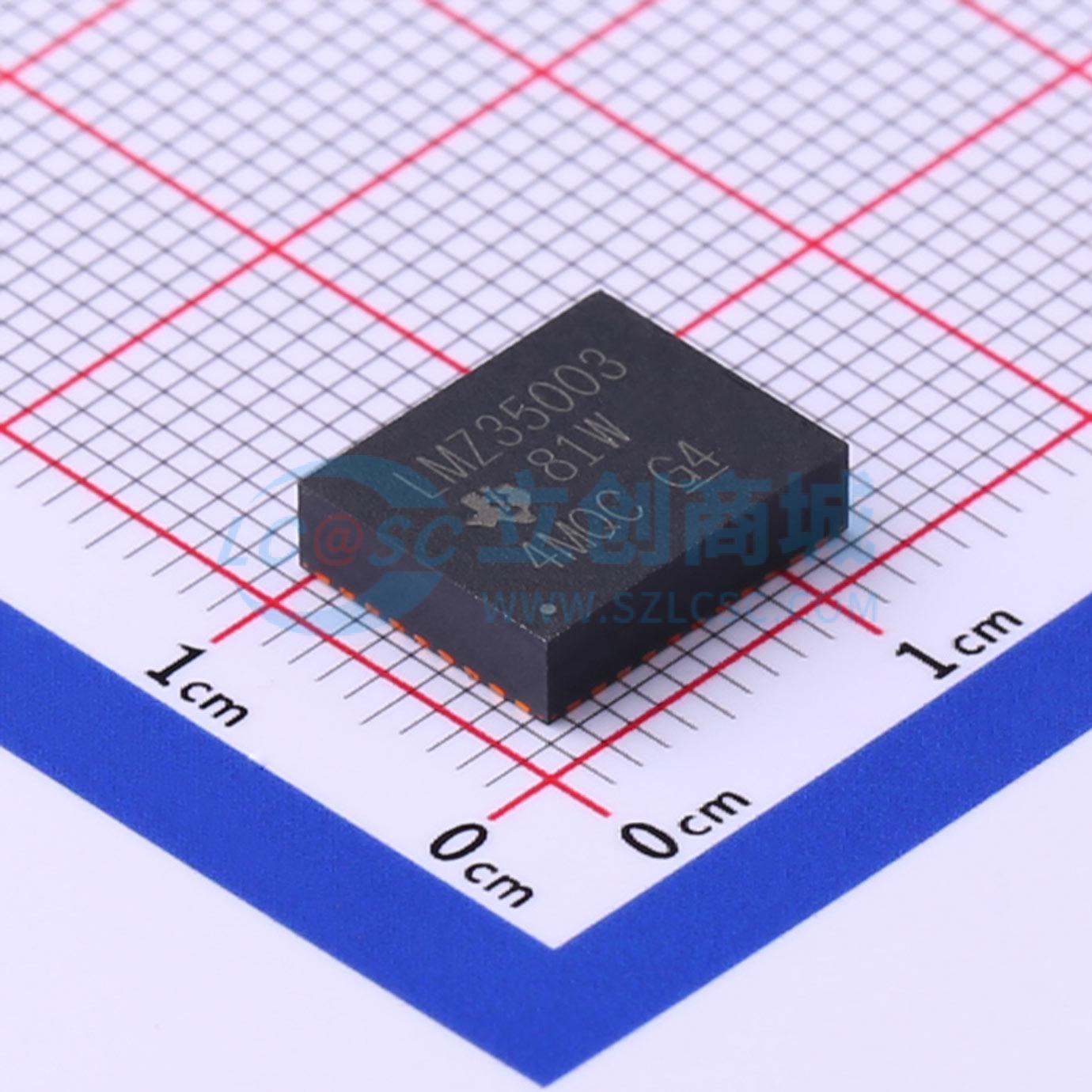

温馨提醒：图片仅供参考，商品以实物为准
LMZ35003RKGR
2.5A 7V~50V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMZ35003 是一款易于使用的集成电源模块,结合了 2.5A 的 DC-DC 转换器、屏蔽电感和无源元件,封装在低剖面的 QFN 封装中。该模块支持 7V 至 50V 的宽输入电压范围,输出电压可调,从 2.5V 到 15V。具有高效能、小尺寸、高可靠性等优点。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ35003RKGR
- 商品编号
- C486054
- 商品封装
- QFN-41(9x11)
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7V~50V | |
| 输出电压 | 2.5V~15V | |
| 输出电流 | 2.5A | |
| 开关频率 | 400kHz~1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
完整的集成电源解决方案，支持小尺寸、薄型设计
商品特性
- 宽输入电压范围：7 V至50 V
- 输出电压可调：2.5 V至15 V
- 具备65 V浪涌承受能力
- 效率高达96%
- 开关频率可调（300 kHz至1 MHz）
- 可与外部时钟同步
- 软启动可调
- 输出电压排序与跟踪
- 电源正常输出
- 可编程欠压锁定（UVLO）
- 输出过流保护
- 过温保护
- 预偏置输出启动
- 工作温度范围：-40℃至85℃
- 增强的散热性能：14℃/W
- 符合EN55022 B类辐射标准
- 集成屏蔽电感
应用领域
- 工业与电机控制
- 自动化测试设备
- 医疗与成像设备
- 高密度电源系统
