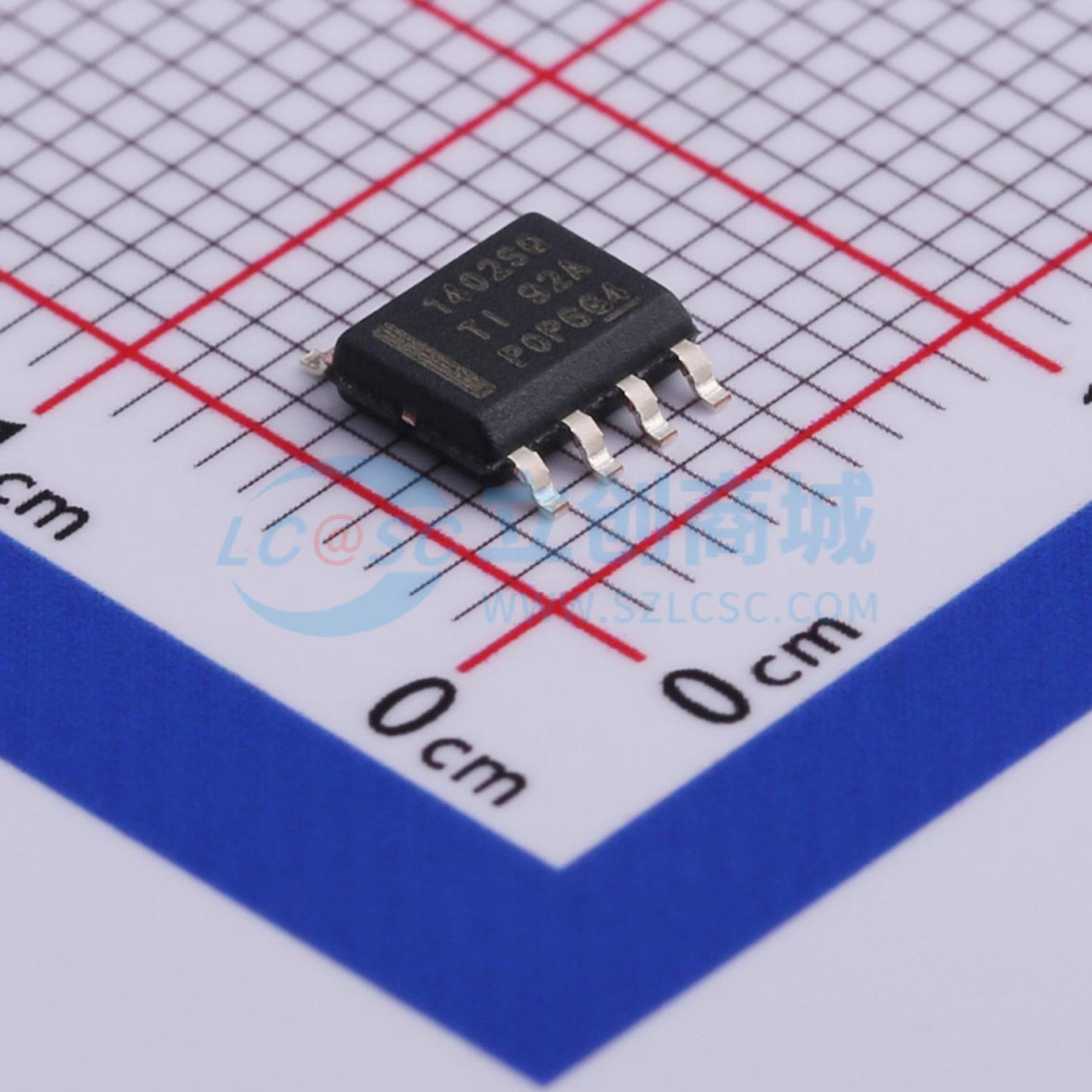

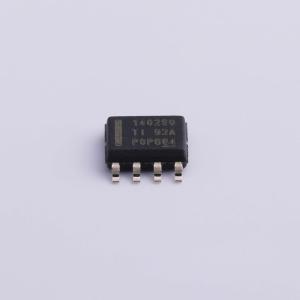

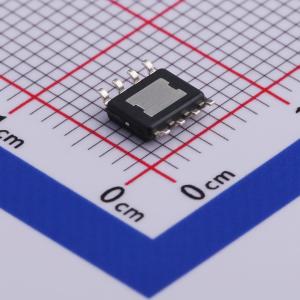

温馨提醒：图片仅供参考，商品以实物为准
LMR14020SSQDDARQ1
40V 2A 降压转换器
- 描述
- LMR14020-Q1 是一款40V,2A的降压转换器,具有集成的高侧MOSFET,宽输入范围从4V到40V,适用于各种工业和汽车应用。其静态电流为40μA,关断电流为1μA,支持可调开关频率,内置补偿,具有多种保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR14020SSQDDARQ1
- 商品编号
- C486045
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 2A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR14020-Q1是一款40 V、2 A降压稳压器，集成了高端MOSFET。其输入电压范围宽，为4 V至40 V，适用于从工业到汽车等各种应用，可对未稳压电源进行功率调节。该系列还有3.5 A和5 A可选型号，采用引脚兼容的封装，包括LMR14030-Q1和LMR14050-Q1。该稳压器在睡眠模式下的静态电流为40 μA，适用于电池供电系统。关机模式下超低的1 μA电流可进一步延长电池寿命。宽可调开关频率范围可优化效率或外部元件尺寸。内部环路补偿使用户无需进行繁琐的环路补偿设计，同时也使器件的外部元件数量降至最少。精确的使能输入可简化稳压器控制和系统电源排序。该器件还具备内置保护功能，如逐周期电流限制、过热感应及因功耗过大而关机，以及输出过压保护。 LMR14020-Q1采用8引脚HSOIC或10引脚WSON封装，带有散热焊盘，热阻低。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40 ℃至125 ℃
- 器件HBM ESD分类等级为H1C
- 器件CDM ESD分类等级为C4A
- 输入电压范围为4 V至40 V
- 连续输出电流为2 A
- 超低工作静态电流40 μA
- 高端MOSFET导通电阻为90 mΩ
- 最小导通时间为75 ns
- 电流模式控制
- 开关频率可在200 kHz至2.5 MHz范围内调节
- 可与外部时钟进行频率同步
- 具备扩频选项，可降低EMI
- 内部补偿，使用方便
- 支持高占空比运行
- 精确使能输入
- 关机电流为1 μA
- 外部软启动
- 具备热保护、过压保护和短路保护
应用领域
- 汽车电池稳压
- 工业电源
- 电信和数据通信系统
- 通用宽输入电压稳压
