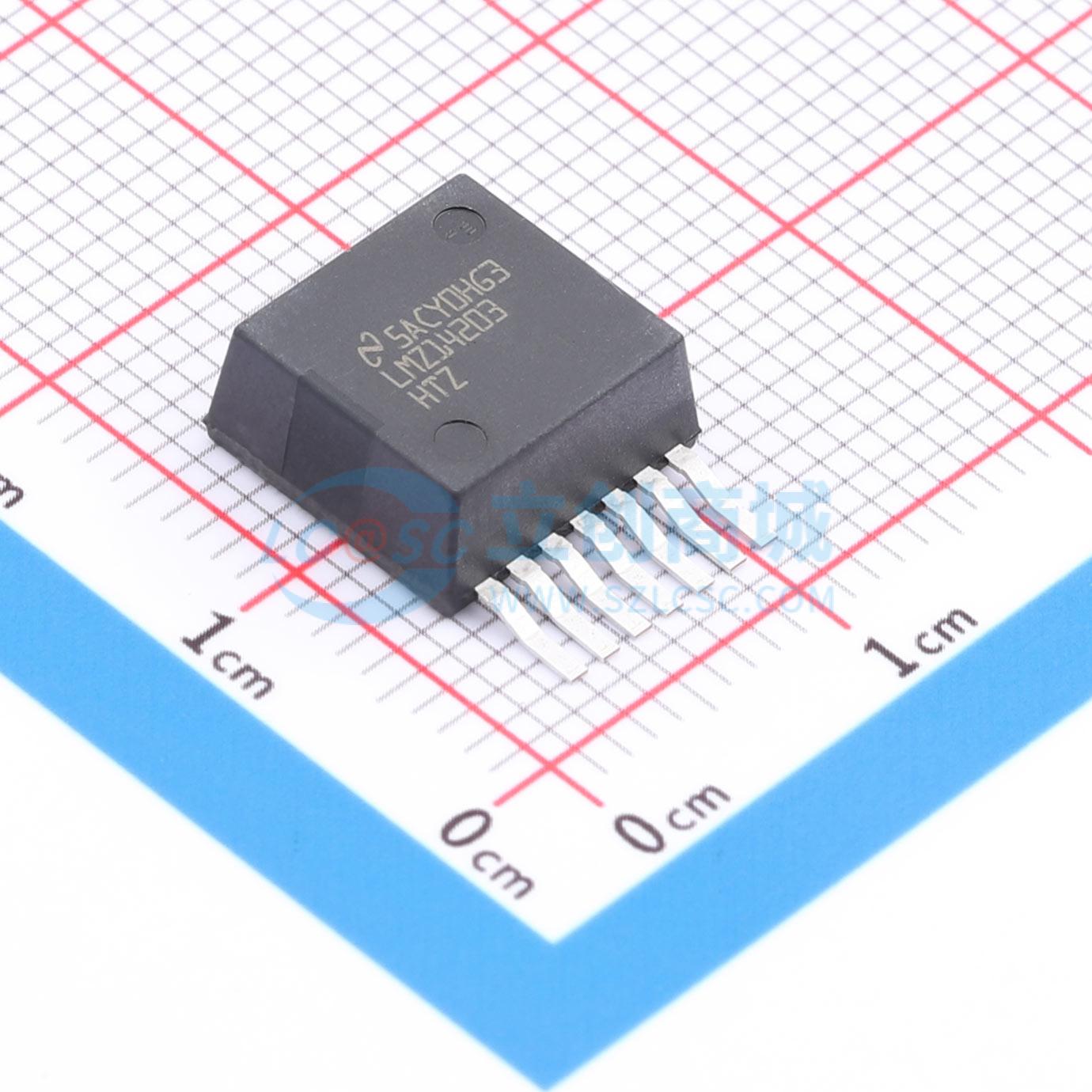

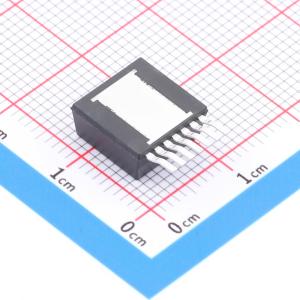

温馨提醒：图片仅供参考，商品以实物为准

LMZ14203HTZ/NOPB

6V到42V，3A高输出电压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ14203H SIMPLESWITCHER 6V to 42V, 3A High Output Voltage Power Module 是一款易于使用的降压DC-DC解决方案,可驱动高达3A的负载,具有出色的电源转换效率、线路和负载调节以及输出精度。该模块采用创新的封装,增强热性能,支持手动或机器焊接。输入电压范围为6V至42V,输出电压可调,最低可达5V。具有多种保护功能,包括热关断、输入欠压锁定、过压保护、短路保护和输出电流限制。
品牌名称: TI(德州仪器)
商品型号: LMZ14203HTZ/NOPB
商品编号: C488301
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 3.4克(g)

商品参数

商品概述

LMZ14203H SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达3A的负载，具备出色的功率转换效率、线性和负载调节能力以及输出精度。LMZ14203H采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ14203H可接受6V至42V的输入电压轨，并提供低至5V的可调且高精度输出电压。LMZ14203H仅需三个外部电阻和四个外部电容即可完成电源解决方案。LMZ14203H设计可靠耐用，具备以下保护功能：热关断、输入欠压锁定、输出过压保护、短路保护、输出电流限制，并允许在预偏置输出下启动。单个电阻可将开关频率调节至最高1MHz。

商品特性

集成屏蔽电感
简单的PCB布局
利用外部软启动和精密使能实现灵活的启动时序
防浪涌电流保护
输入欠压锁定和输出短路保护
结温范围：-40℃至125℃
单个外露焊盘和标准引脚排列，便于安装和制造
低输出电压纹波
引脚兼容系列：
- LMZ14203H/2H/1H（最大42V，3A、2A、1A）
- LMZ14203/2/1（最大42V，3A、2A、1A）
- LMZ12003/2/1（最大20V，3A、2A、1A）
完全支持WEBENCH电源设计工具
电气规格：最大输出电流3A，输入电压范围6V至42V，输出电压低至5V，效率高达97%
性能优势：高效率可减少系统发热，低辐射EMI（通过EN 55022 B类测试），无需补偿，封装热阻低 +A1

应用领域

转换至12V和24V轨的中间总线转换
对时间要求严格的项目
空间受限且有高散热要求的应用
负输出电压应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9V~42V
	输出电压	5V~30V
	输出电流	3A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
