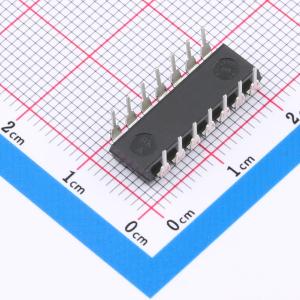

温馨提醒：图片仅供参考，商品以实物为准

AD713JNZ

精密、高速BIFET四通道运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD713 是一个四通道运算放大器，由四个 AD711 BiFET 运算放大器组成。这些精密单片运算放大器提供了优异的直流特性以及快速建立时间、高摆率和充足的带宽。此外，AD713 提供了由于共享同一单片芯片而固有的紧密匹配的交流和直流特性。AD713 的单极响应提供了快速建立：1 μs 到 0.01%。这一特点加上其高直流精度，使得 AD713 适合作为 12 位或 14 位 DAC 和 ADC 的缓冲放大器使用。它也是 12 位、14 位和 16 位数据采集系统中使用的有源滤波器的理想选择。此外，AD713 的低总谐波失真（THD）水平为 0.0003%，并且具有非常接近匹配的交流特性，使其成为许多苛刻音频应用的理想放大器。AD713 内部补偿以保证在单位增益下稳定工作。AD713J 的工作温度范围是 0°C 至 70°C。AD713A 的工作温度范围是 -40°C 至 +85°C。AD713 提供 16 引脚 SOIC、14 引脚 PDIP 和 14 引脚 CERDIP 封装。
品牌名称: ADI(亚德诺)
商品型号: AD713JNZ
商品编号: C488314
商品封装: PDIP-14
包装方式: 管装
商品毛重: 2.02克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	5uV/℃
	静态电流(Iq)	10mA
	工作温度	0℃~+70℃
	双电源(Vee ~ Vcc)	-18V~-4.5V；4.5V~18V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	18nV/√Hz@1kHz
	输入失调电流(Ios)	10pA

商品概述

AD713 是一个四通道运算放大器，由四个 AD711 BiFET 运算放大器组成。这些精密单片运算放大器提供了优异的直流特性以及快速建立时间、高摆率和充足的带宽。此外，AD713 提供了由于共享同一单片芯片而固有的紧密匹配的交流和直流特性。AD713 的单极响应提供了快速建立：1 μs 到 0.01%。这一特点加上其高直流精度，使得 AD713 适合作为 12 位或 14 位 DAC 和 ADC 的缓冲放大器使用。它也是 12 位、14 位和 16 位数据采集系统中使用的有源滤波器的理想选择。此外，AD713 的低总谐波失真（THD）水平为 0.0003%，并且具有非常接近匹配的交流特性，使其成为许多苛刻音频应用的理想放大器。AD713 内部补偿以保证在单位增益下稳定工作。AD713J 的工作温度范围是 0°C 至 70°C。AD713A 的工作温度范围是 -40°C 至 +85°C。AD713 提供 16 引脚 SOIC、14 引脚 PDIP 和 14 引脚 CERDIP 封装。

应用领域

有源滤波器
针对12位和14位DAC的四路输出缓冲器
精密ADC的输入缓冲器
光电二极管前置放大器应用

数据手册PDF

放大查看下载PDF

优惠活动

8.6折

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	精密运放
	放大器数	四路
	增益带宽积(GBP)	4MHz
	输入偏置电流(Ib)	40pA
	输入失调电压(Vos)	1.5mV
	共模抑制比(CMRR)	88dB
	压摆率(SR)	20V/us
	输出电流	25mA
