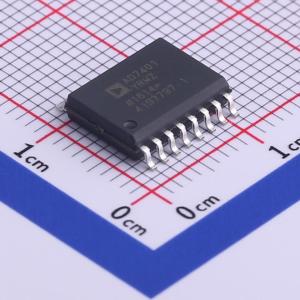

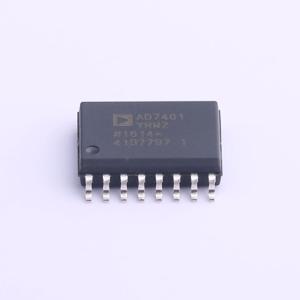

温馨提醒：图片仅供参考，商品以实物为准
AD7401YRWZ-REEL7
隔离式Σ-Δ调制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7401YRWZ-REEL7
- 商品编号
- C488318
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.25V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
AD7401是一款二阶Σ-Δ调制器，可将模拟输入信号转换为高速1位数据流，并具备片上数字隔离功能。AD7401采用5V电源供电，可接受±200mV（±320mV满量程）的差分输入信号。模拟调制器对模拟输入进行连续采样，无需外部采样保持电路。输出流中以“1”的密度形式包含输入信息，数据速率最高可达20MHz。通过合适的数字滤波器可重构原始信息。串行输入/输出可使用5V或3V电源（VDD2）。 串行接口具备数字隔离功能。高速CMOS与单片空心变压器技术相结合，意味着片上隔离提供了出色的性能特性，优于光耦合器等替代方案。该器件包含片上基准源。AD7401采用16引脚SOIC封装，工作温度范围为-40℃至+105℃。 也提供内置时钟版本AD7400。
商品特性
- 最高20MHz外部时钟速率
- 二阶调制器
- 16位无丢码
- 16位时典型±z LSB积分非线性
- 最大3.5μV/℃失调漂移
- 片上数字隔离器
- 片上基准源
- 低功耗运行：5.25V时最大20mA
- -40℃至+105℃工作温度范围
- 16引脚SOIC封装
- 安全和法规认证：UL认证，根据UL 1577标准，5000V rms耐压1分钟；CSA组件验收通知#5A；VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006 - 12，V10RM = 891V峰值
应用领域
- 交流电机控制
- 数据采集系统
- 替代A/D +光隔离器
