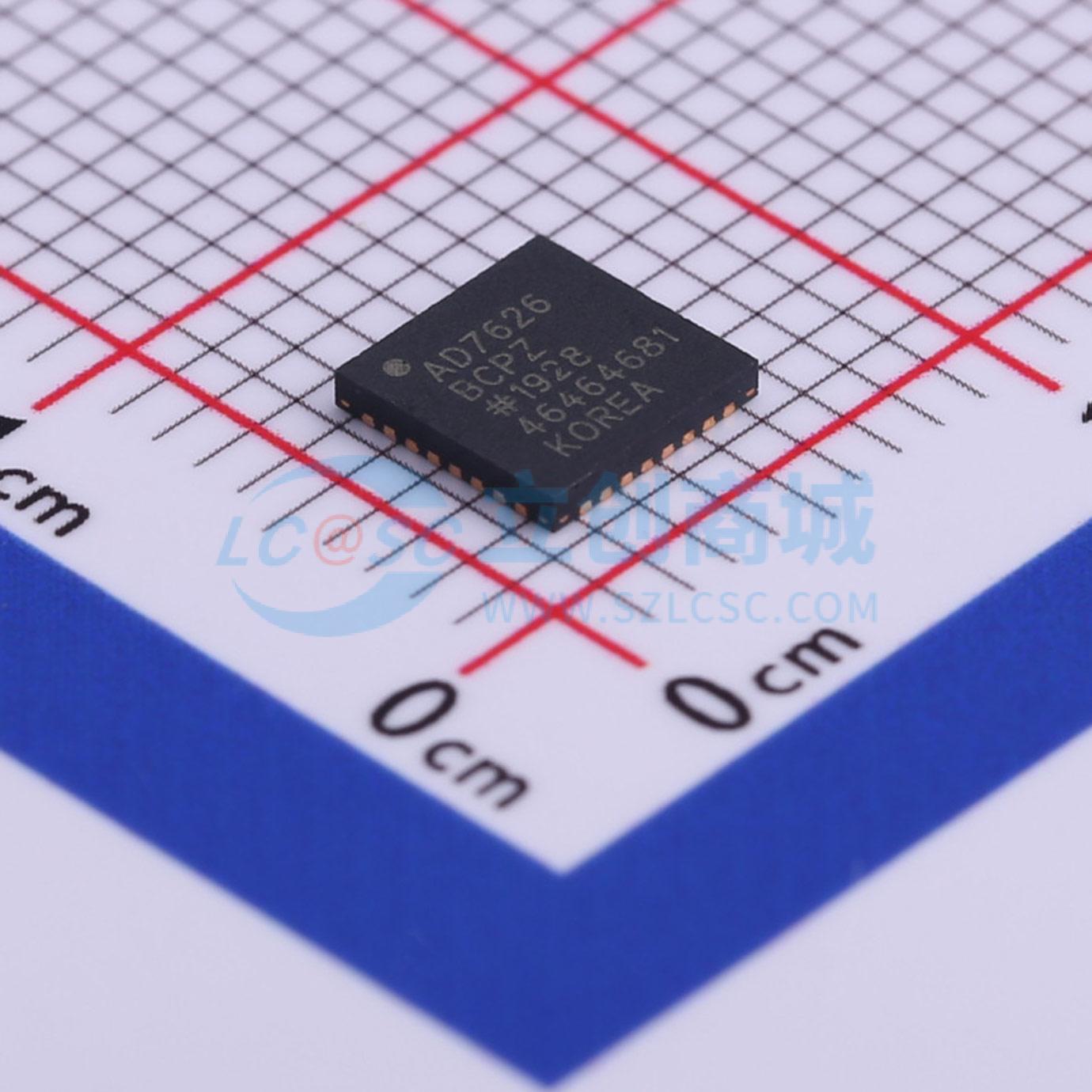

温馨提醒：图片仅供参考，商品以实物为准

AD7626BCPZ

16-Bit，10MSPS PulSAR差分ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD7626是一款16位、10 MSPS的电荷再分配逐次逼近型(SAR)模数转换器(ADC)。SAR架构提供无与伦比的噪音性能(91.5 dB SNR)和线性度 (±0.45 LSB INL)。AD7626集成了一个高速16位采样ADC、一个内部转换时钟和一个内部缓冲基准源。在CNV上升沿，AD7626对IN+与IN-引脚之间的电压差进行采样。这些引脚的电压在0 V~REF的反相范围内摆动。基准电压(REF)为4.096 V；它既可以由内部产生，也可以由外部提供。所有转换结果通过一个LVDS自时钟串行接口或回波时钟串行接口即可获得，从而减少了外部硬件连接。AD7626采用32引脚5mm×5 mm LFCSP封装，工作温度范围为 -40 °C至 +85 °C。
品牌名称: ADI(亚德诺)
商品型号: AD7626BCPZ
商品编号: C488323
商品封装: LFCSP-32(5x5)
包装方式: 托盘
商品毛重: 0.708克(g)

商品参数

商品概述

AD7626是一款16位、10 MSPS的电荷再分配逐次逼近型(SAR)模数转换器(ADC)。SAR架构提供无与伦比的噪音性能(91.5 dB SNR)和线性度 (±0.45 LSB INL)。AD7626集成了一个高速16位采样ADC、一个内部转换时钟和一个内部缓冲基准源。在CNV上升沿，AD7626对IN+与IN-引脚之间的电压差进行采样。这些引脚的电压在0 V~REF的反相范围内摆动。基准电压(REF)为4.096 V；它既可以由内部产生，也可以由外部提供。所有转换结果通过一个LVDS自时钟串行接口或回波时钟串行接口即可获得，从而减少了外部硬件连接。 AD7626采用32引脚5mm×5 mm LFCSP封装，工作温度范围为 -40 °C至 +85 °C。

应用领域

数字成像系统
数字X射线
数字MRI
CCD和红外摄像头

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	10MHz
	通道数	1
	工作电压	5V；2.5V
	接口类型	串行
	差分输入	是
	积分非线性	0.45LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	91dB
	时钟/振荡器	外置
	时钟频率(fc)	250MHz~300MHz
	基准电压源	内置；外置
	基准电压源温漂	15ppm/℃
	ADC架构	SAR
	静态电流	3.5mA
