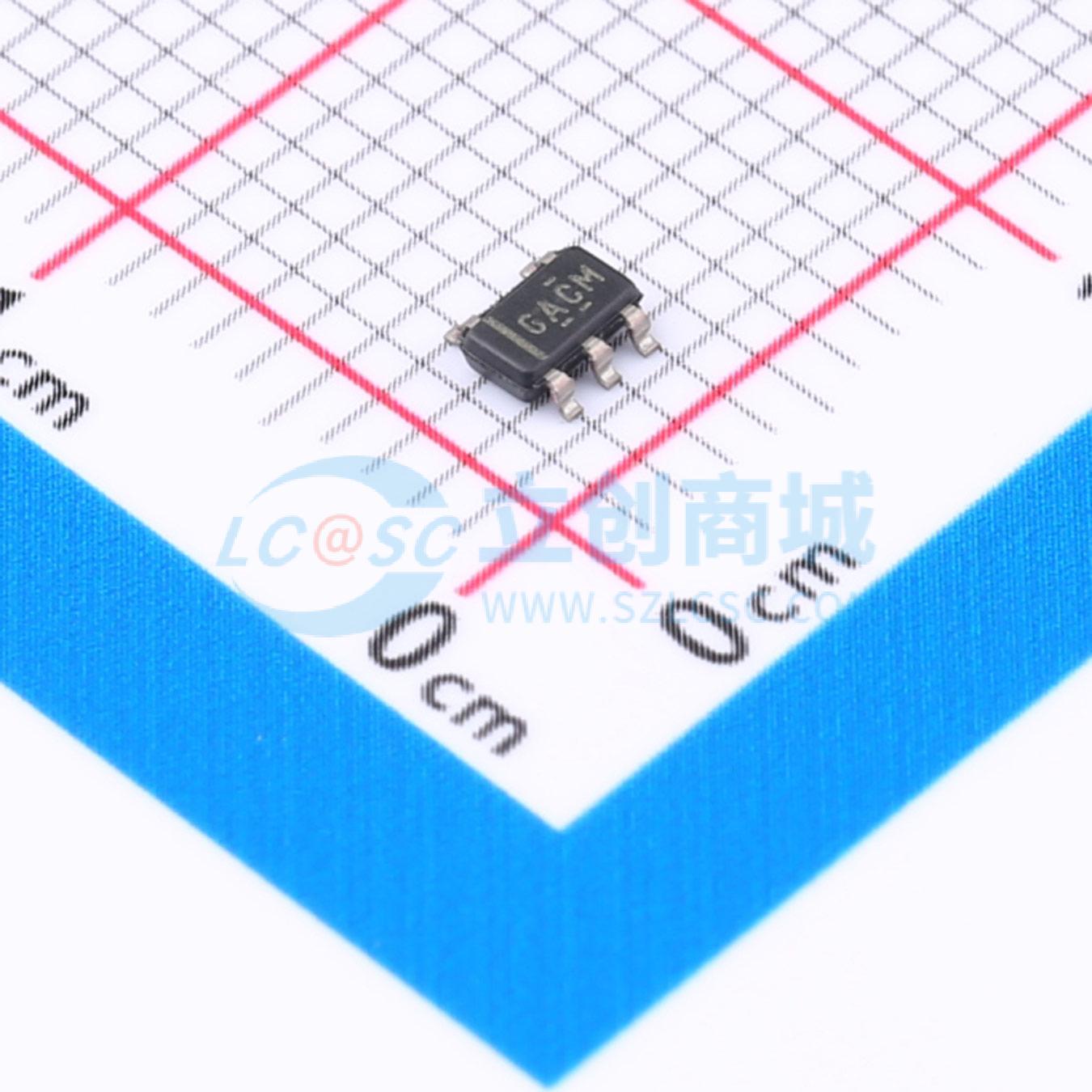

REF2025AIDDCT

低漂移、低功率、双路输出、VREF和VREF/2电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF2025 8ppm/°C 温漂、低功耗、双输出 Vref 和 Vref/2 电压基准
品牌名称: TI(德州仪器)
商品型号: REF2025AIDDCT
商品编号: C488399
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

REF20xx 在 V_REF 和 V_BIAS 输出端具有优异的温度漂移（最大 8 ppm/°C）特性和初始精度 (0.05%)，同时可保持静态工作电流低于 430 μA。此外，V_REF 和 VBIAS 输出端可在 -40°C 至 85°C 的温度范围内彼此跟踪，精度达 6 ppm/°C（最大值）。所有这些特性都可提高信号链的精度并节省电路板空间，相比分立式解决方案而言还能降低系统成本。仅 10 mV 的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。V_REF 和 V_BLAS 电压具有同样出色的技术规范，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，是高精度工业应用。

商品特性

两个输出：V_REF 和 V_REF/2，便于在单电源系统中使用
优异的温度漂移性能：-40°C 至 125°C 时为 8 ppm/°C（最大值）
高初始精度：±0.05%（最大值）
温度范围内的 V_REF 和 V_BLAS 跟踪：-40°C 至 85°C 时为 6 ppm/°C（最大值）；-40°C 至 125°C 时为 7 ppm/°C（最大值）
微型封装：SOT23-5
低压降电压：10 mV
高输出电流：±20 mA
低静态电流：360 μA
线路调节：3 ppm/V
负载调节：8 ppm/mA
Matte-Sn 版本(REF2025AISDDCR) 在 Battelle Class III 和类似严苛环境中的抗腐蚀性得以改进

应用领域

数字信号处理
电源逆变器
电机控制
电流感测
工业过程控制
医疗设备
数据采集系统
单电源系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.52V~5.5V
	输出电压	2.5V
	输出电流	20mA

	属性	参数值
	精度	±0.05%
	温度系数	8ppm/℃
	静态电流(Iq)	360uA
	噪声(0.1Hz-10Hz)	500ppmp-p
	工作温度	-40℃~+125℃
