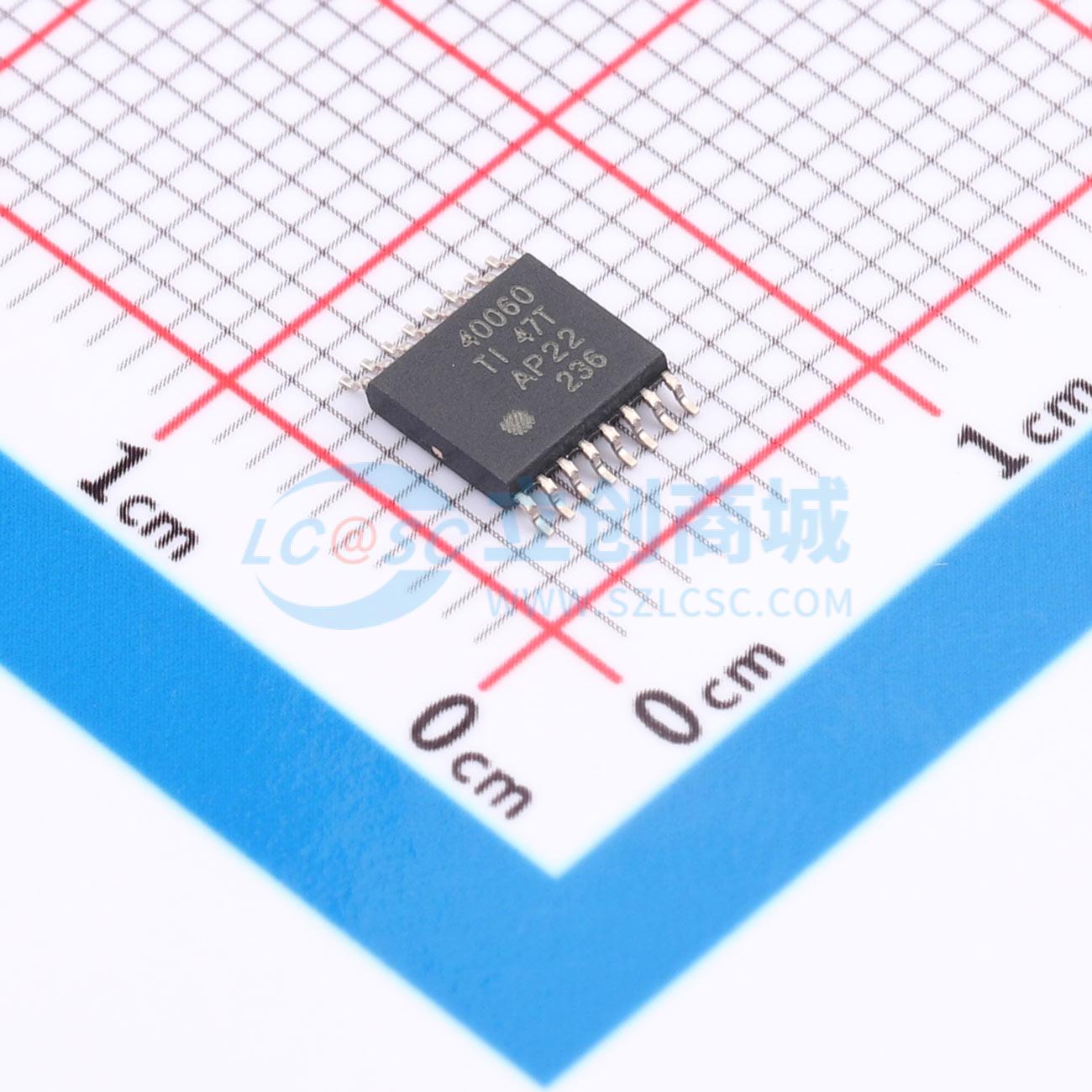

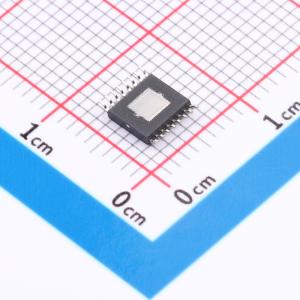

温馨提醒：图片仅供参考，商品以实物为准
TPS40060PWPR
降压型 10V~55V
- 描述
- TPS40060是一款高电压、宽输入范围（10V至55V）的同步降压控制器,适用于电信设备、网络设备和服务器等应用。该控制器具有内部栅极驱动输出,支持外部P通道高侧和N通道同步整流MOSFET,提供可编程固定频率（最高1MHz）、电压模式控制、外部同步等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS40060PWPR
- 商品编号
- C486046
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 10V~55V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
TPS40060和TPS40061是高压、宽输入（10 V至55 V）同步降压转换器。 该系列器件具备多种用户可编程功能，提供了设计灵活性，这些功能包括：软启动、欠压锁定（UVLO）、工作频率、电压前馈、高端电流限制和环路补偿。这些器件还可与外部电源同步。 TPS40060和TPS40061集成了用于外部P沟道高端和N沟道同步整流（SR）MOSFET的MOSFET栅极驱动器。栅极驱动逻辑包含抗交叉导通电路，以防止高端和同步整流器同时导通。
商品特性
- 工作输入电压：10 V至55 V
- 输入电压前馈补偿
- 内部0.7 V基准电压，精度<1%
- 可编程固定频率，最高可达1 MHz
- 电压模式控制器
- 用于高端P沟道和同步N沟道MOSFET的内部栅极驱动输出
- 16引脚PowerPAD封装（θJC = 2℃/W）
- 热关断
- 可外部同步
- 可编程高端检测短路保护
- 可编程闭环软启动
- TPS40060仅为源极/TPS40061为源极/漏极
应用领域
- 网络设备
- 电信设备
- 基站
- 服务器
