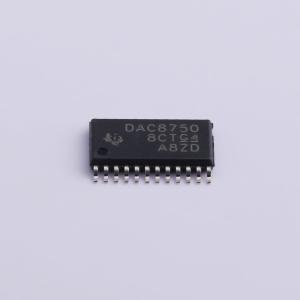

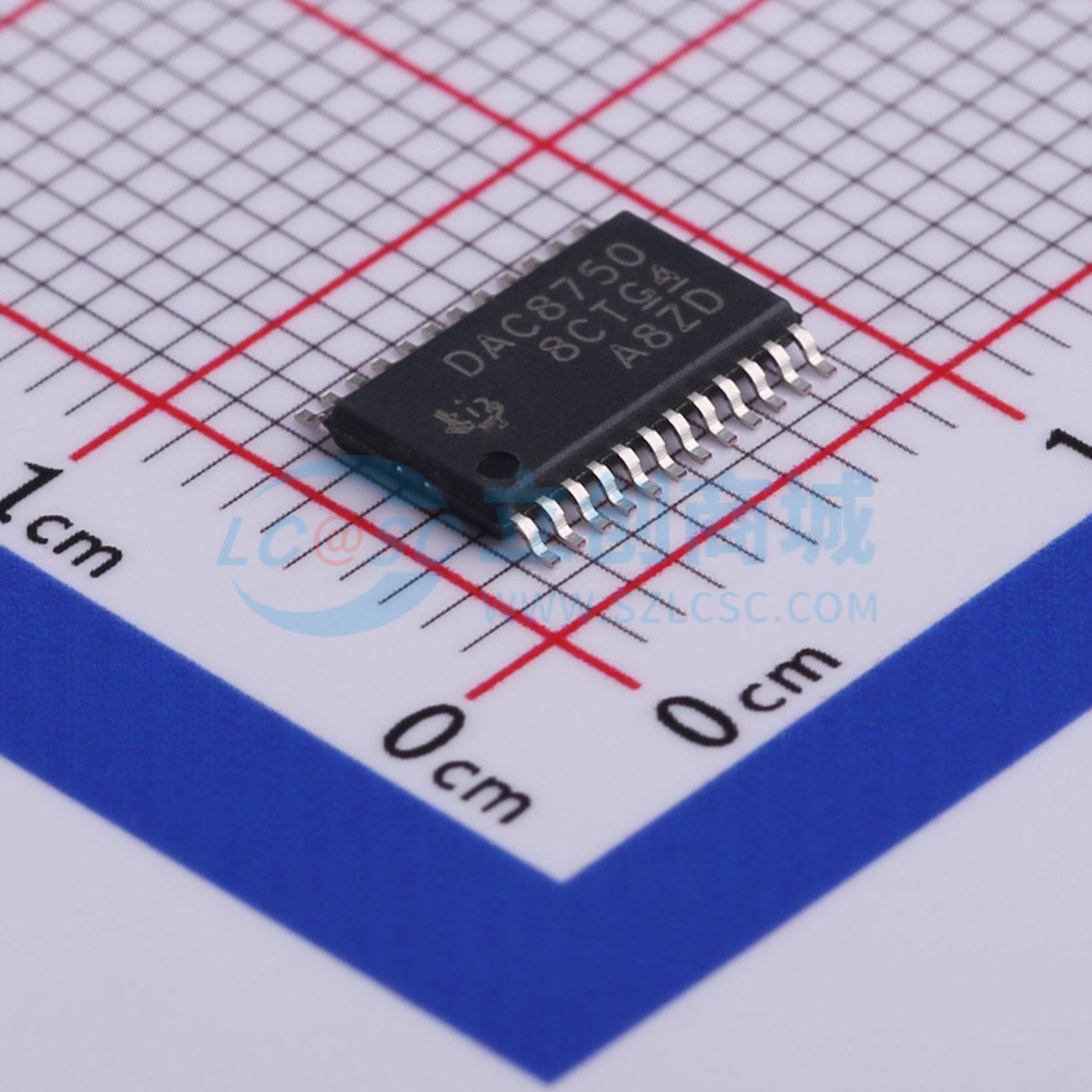

DAC8750IPWPR

DAC7750和DAC8750是低成本、高精度、完全集成的12位和16位数模转换器（DAC），旨在满足工业过程控制应用的需求。这些器件可被编程为电流输出，输出范围为4 mA至20 mA、0 mA至20 mA或0 mA至24 mA。DAC7750和DAC8750具备可靠性特性，如串行外设接口（SPI）帧的循环冗余校验（CRC）错误检查、看门狗定时器、开路检测、合规电压和热报警功能。此外，可通过访问内部精密电阻来监测输出电流。 这些器件具备上电复位功能，以确保器件在上电时处于已知状态（IOUT禁用且处于高阻态）。若输出已启用，CLR端子可将电流输出设置为范围的低端。通过对零位和增益寄存器进行编程，可在终端系统中对器件进行数字校准。输出压摆率也可通过寄存器进行编程。这些器件可将外部HART信号叠加在电流输出上，并且可在10 V至36 V的电源下工作。 所有版本均提供40引脚VQFN和24引脚TSSOP两种封装形式。

• 电流输出选项：0 mA至24 mA、4 mA至20 mA、0 mA至20 mA
• 典型总未调整误差（TUE）：±0.1% FSR
• 微分非线性（DNL）：最大±1 LSB
• 最大环路合规电压：AVDD – 2 V
• 内部5 V基准源：最大10 ppm/℃
• 内部4.6 V电源输出
• CRC帧错误检查
• 看门狗定时器
• 热报警
• 开路报警
• 用于监测输出电流的端子
• 片上故障报警
• 失调和增益的用户校准
• 宽温度范围：-40℃至125℃
• 6 mm × 6 mm 40引脚VQFN和24引脚HTSSOP封装

• 4 mA至20 mA电流环路
• 模拟输出模块
• 楼宇自动化
• 环境监测
• 可编程逻辑控制器（PLC）
• 现场传感器和过程变送器
