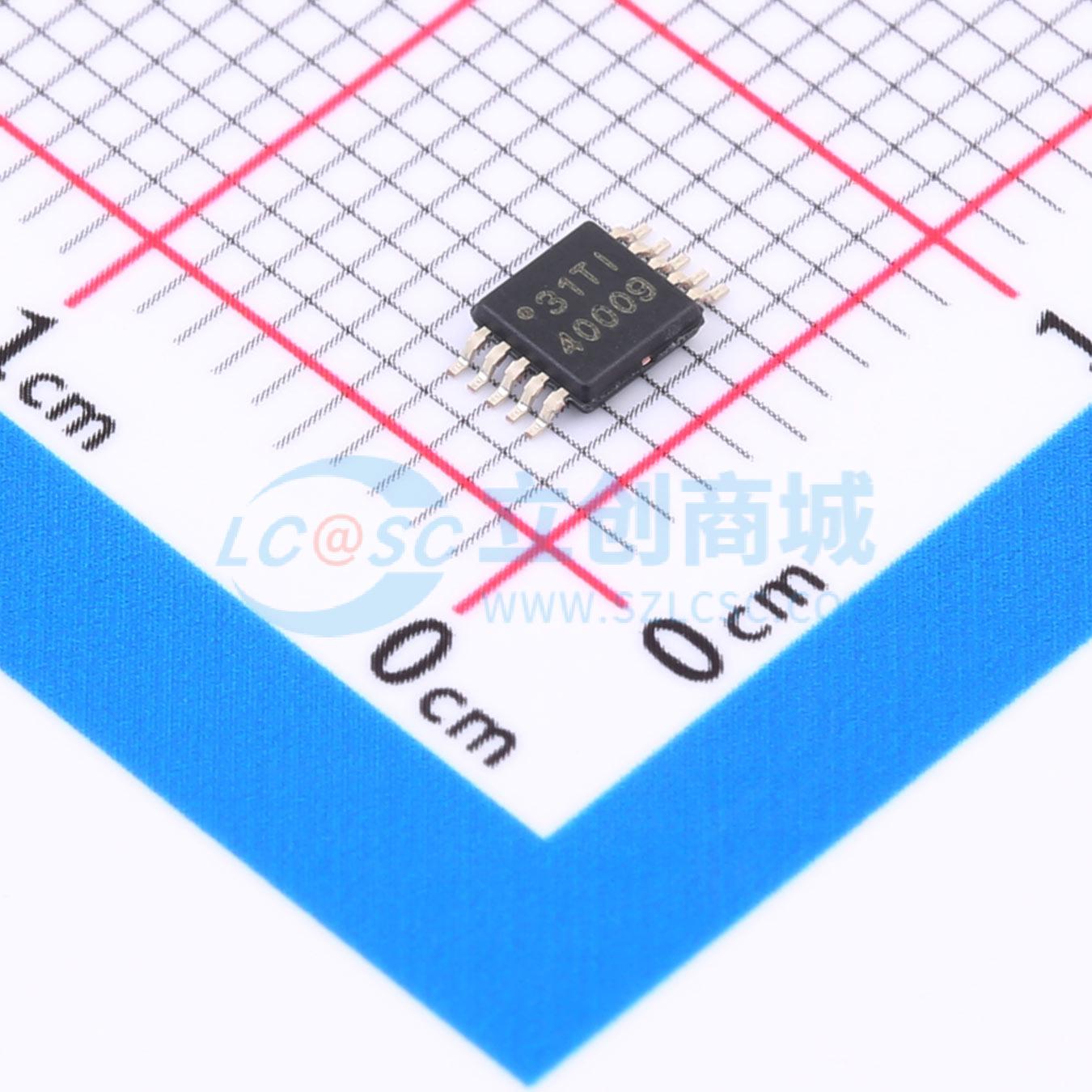

温馨提醒：图片仅供参考，商品以实物为准

TPS40009DGQR

TPS40009同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40009是一款用于低电压、非隔离同步降压调节器的控制器。它驱动一个N通道MOSFET作为主降压开关,另一个N通道MOSFET作为同步整流开关,从而实现高效的电源转换。该控制器还控制主开关关断到同步整流开关导通的延迟时间,以最小化同步整流开关中的损耗,提高效率。
品牌名称: TI(德州仪器)
商品型号: TPS40009DGQR
商品编号: C486044
商品封装: HVSSOP-10
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS4000x 是用于低压、非隔离同步降压稳压器的控制器。这些控制器驱动用于主降压开关的 N 沟道 MOSFET 和用于同步整流开关的 N 沟道 MOSFET，从而实现高效的功率转换。此外，该器件利用德州仪器（TI）专有的预测栅极驱动技术，控制主开关关断到整流器导通以及整流器关断到主开关导通的延迟，以最大限度地减少同步整流器中的二极管损耗（包括导通损耗和恢复损耗）。这些损耗的显著降低提高了效率。对于给定的转换器功率水平，可以使用更小的 FET，或者减少甚至取消散热措施。电流限制阈值可通过连接到器件的单个电阻进行调节。TPS4000x 控制器实现了闭环软启动功能。启动斜坡时间由连接到 SS/SD 引脚的单个外部电容设置。SS/SD 引脚也用于关断操作。

商品特性

工作输入电压：2.25 V 至 5.5 V
输出电压低至 0.7 V
1% 精度的内部 0.7 V 参考电压
预测栅极驱动 N 沟道 MOSFET 驱动器，实现更高效率
外部可调软启动和过流限制
固定频率电压模式控制
- TPS40007：300 kHz
- TPS40009：600 kHz
具备 VOUT 预偏置的源/灌电流能力
10 引脚 MSOP PowerPad 封装，实现更高性能
热关断功能
内部自举二极管

应用领域

网络设备
电信设备
基站
服务器
DSP 电源
电源模块

优惠活动

6.1折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	-
	输出电流	-
	开关频率	600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
