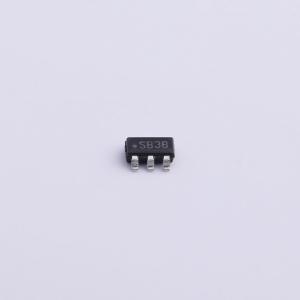

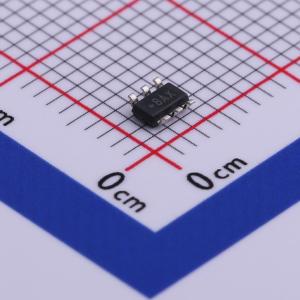

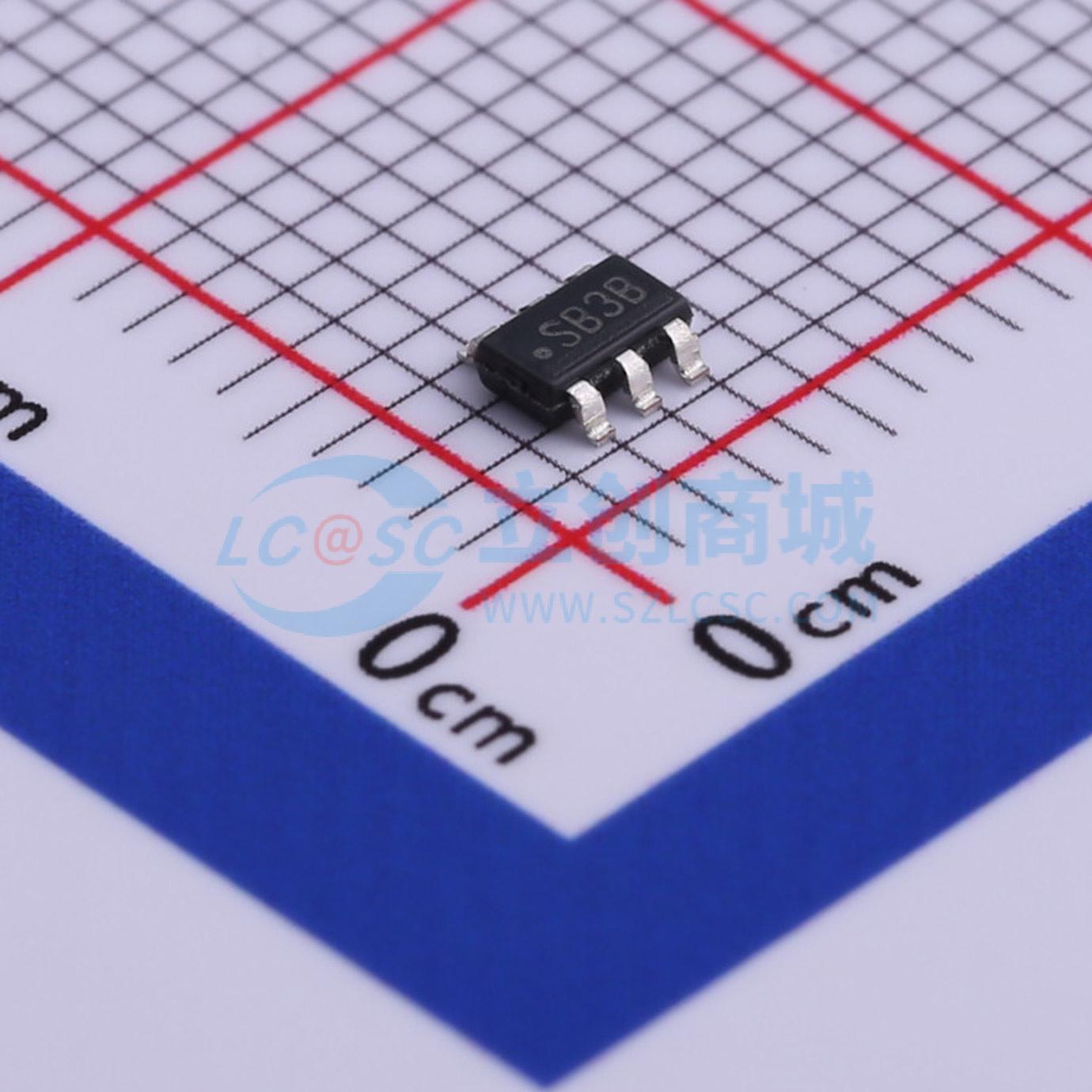

LM2842XQMK/NOPB

4.5V至42V输入，0.1A至0.6A输出的降压DC/DC转换器

描述: LM2842XQMK/NOPB是一款适用于汽车应用的非同步降压DC/DC转换器,输入电压范围为4.5V至42V,输出电流选项为100mA、300mA和600mA。该器件采用SOT-6L封装,具有低RDS(on)内部开关,最大效率可达85%。开关频率固定为550kHz（X选项）或1.25MHz（Y选项）。该器件还具有短路保护、内部补偿、软启动电路等功能。
品牌名称: TI(德州仪器)
商品型号: LM2842XQMK/NOPB
商品编号: C486035
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

LM284x-Q1 SIMPLE SWITCHER器件是PWM DC/DC降压稳压器。其输入电压范围为4.5 V至42 V，适用于广泛的应用场景，例如对非稳压电源进行功率调节。它们采用低RDSON（典型值0.9 Ω）内部开关，以实现最高效率（典型值85%）。工作频率固定为550 kHz（X选项）和1.25 MHz（Y选项），允许使用小型外部元件，同时仍能实现低输出电压纹波。通过使用带有外部RC电路的关断（SHDN）引脚可实现软启动，使用户能够根据特定应用调整软启动时间。 LM2840-Q1针对高达100 mA的负载电流进行了优化，LM2841-Q1针对高达300 mA的负载电流进行了优化，LM2842-Q1针对高达600 mA的负载电流进行了优化。它们均具有0.765 V的标称反馈电压。其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。LM284x-Q1采用薄型SOT-6L封装。

商品特性

符合AEC-Q100汽车应用标准
温度等级1：环境温度TA为-40℃至+125℃
输入电压4.5 V至42 V
输出电流可选100 mA、300 mA和600 mA
反馈引脚电压0.765 V
550 kHz（X）或1.25 MHz（Y）开关频率
低关断静态电流Iq：典型值16 μA
短路保护
内部补偿
软启动电路
整体解决方案尺寸小（SOT-6L封装）
使用WEBENCH电源设计器，基于LM2840-Q1（或LM2841-Q1/42-Q1）进行定制设计

应用领域

汽车ADAS摄像头
汽车无线充电
汽车车身控制与照明

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	765mV~34V
	输出电流	600mA
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
