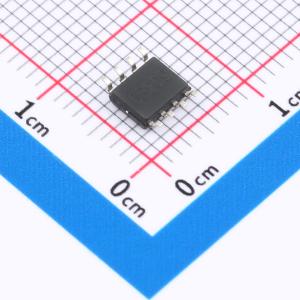

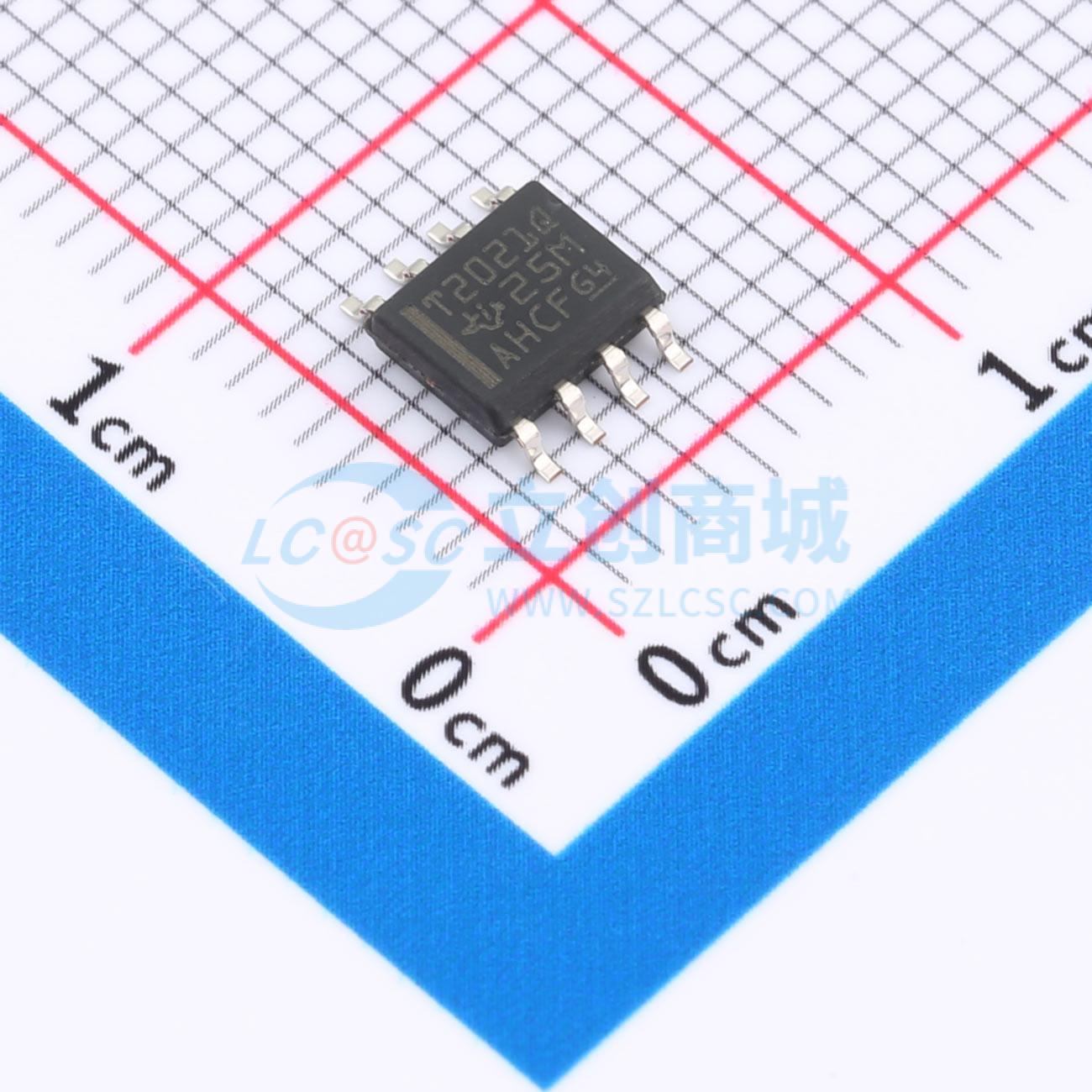

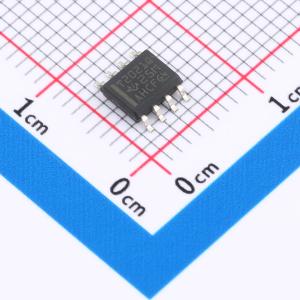

TPS2021IDRQ1

TPS202x系列电源分配开关适用于可能遇到重容性负载和短路的应用场景。这些器件是50 mΩ的N沟道MOSFET高端电源开关。该开关由一个与5 V逻辑和3 V逻辑兼容的逻辑使能端控制。栅极驱动由一个内部电荷泵提供，该电荷泵旨在控制电源开关的上升时间和下降时间，以最大限度地减少开关过程中的电流浪涌。电荷泵无需外部元件，允许低至2.7 V的电源供电。 当输出负载超过电流限制阈值或出现短路时，TPS202x通过切换到恒流模式将输出电流限制在安全水平，并将过流（OC）逻辑输出拉低。当持续的重载和短路增加了开关的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，热关断状态将自动恢复。内部电路确保在有有效输入电压之前开关保持关闭状态。 TPS202x器件仅在短路电流阈值上有所不同。TPS2020在0.3 A负载时限流，TPS2021在0.9 A负载时限流，TPS2022在1.5 A负载时限流，TPS2024在3 A负载时限流。TPS202x采用8引脚小外形集成电路（SOIC）封装，工作结温范围为 -40℃至125℃。

• 符合汽车应用要求
• 33 mΩ（5 V输入）高端MOSFET开关
• 短路和热保护
• 过流逻辑输出
• 工作范围：2.7 V至5.5 V
• 逻辑电平使能输入
• 典型上升时间：6.1 ms
• 欠压锁定
• 最大待机电源电流：10 μA
• 无漏源背栅二极管
• 采用8引脚SOIC封装
• 环境温度范围：-40℃至85℃
• ESD保护：2 kV人体模型，200 V机器模型
• UL认证 - 文件编号E169910
