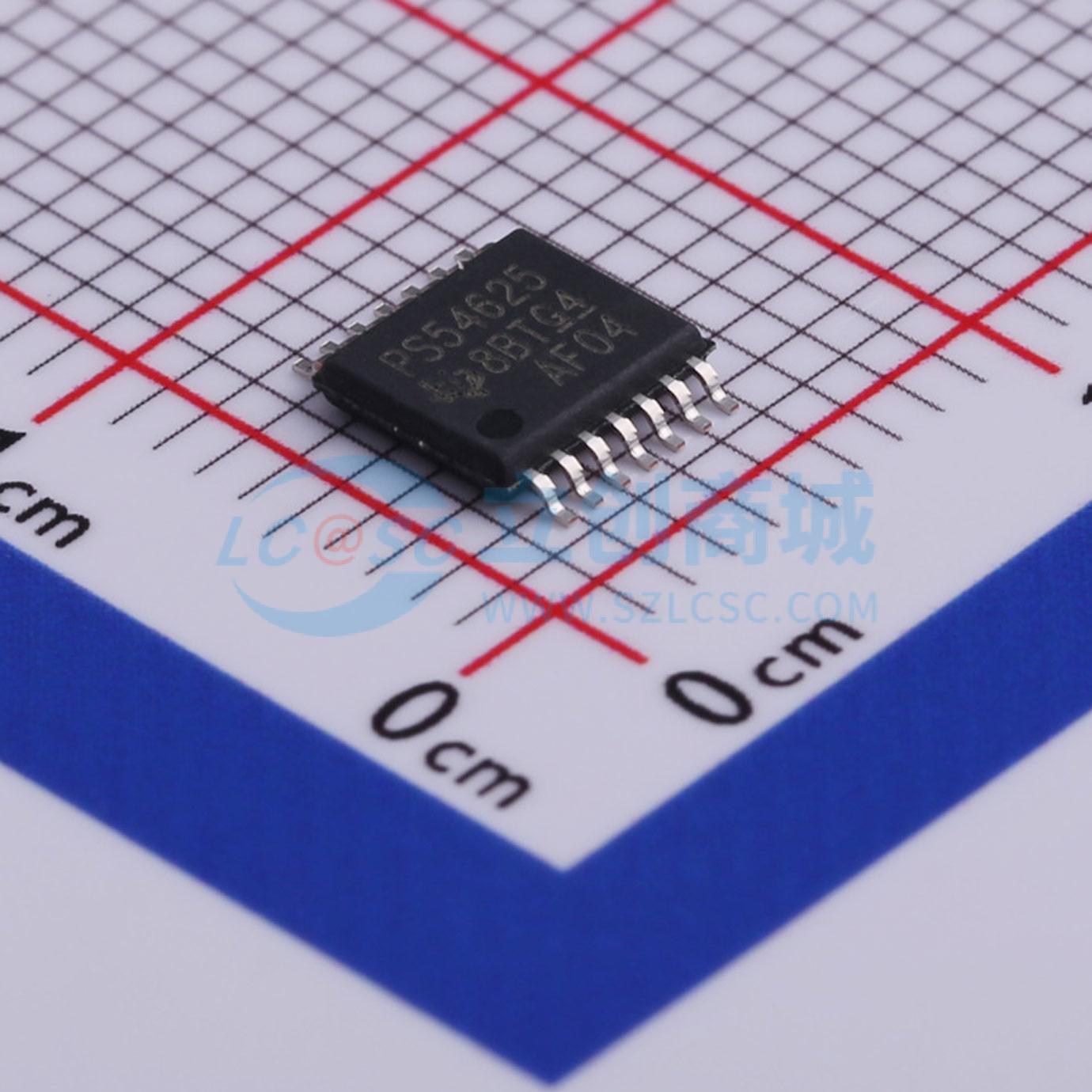

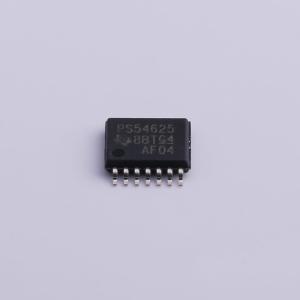

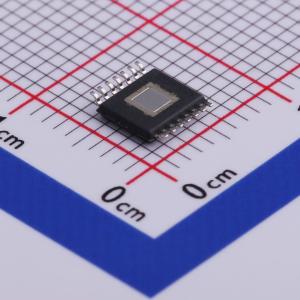

温馨提醒：图片仅供参考，商品以实物为准

TPS54625PWPR

6.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54625是一款6.5A同步降压转换器,采用D-CAP2TM控制模式,具有宽输入电压范围（4.5V至18V）和可调输出电压（0.76V至5.5V）。该器件集成了两个N通道MOSFET,支持快速瞬态响应和低输出纹波。
品牌名称: TI(德州仪器)
商品型号: TPS54625PWPR
商品编号: C485993
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

TPS54625是一款采用自适应导通时间的D-CAP2™模式同步降压转换器。TPS54625使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备电源总线稳压器套件的设计。 TPS54625的主控制环路采用DCAP2™模式控制，无需外部补偿元件即可实现非常快速的瞬态响应。TPS54625还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SP-CAP）和超低ESR陶瓷电容器。该器件的输入电压（VIN）范围为4.5 V至18 V。输出电压可在0.76 V至5.5 V之间进行编程。该器件还具备可调节的软启动时间和电源正常指示功能。TPS54625采用14引脚HTSSOP封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至5.5 V
高度集成的FET针对低占空比应用进行了优化
高端36 mΩ，低端28 mΩ
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
650 kHz开关频率（fSW）
逐周期过流保护
电源正常输出

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
家庭网络终端
数字机顶盒（STB）

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	6.5A
	开关频率	650kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
