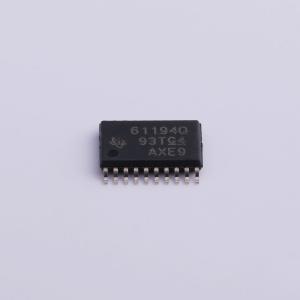

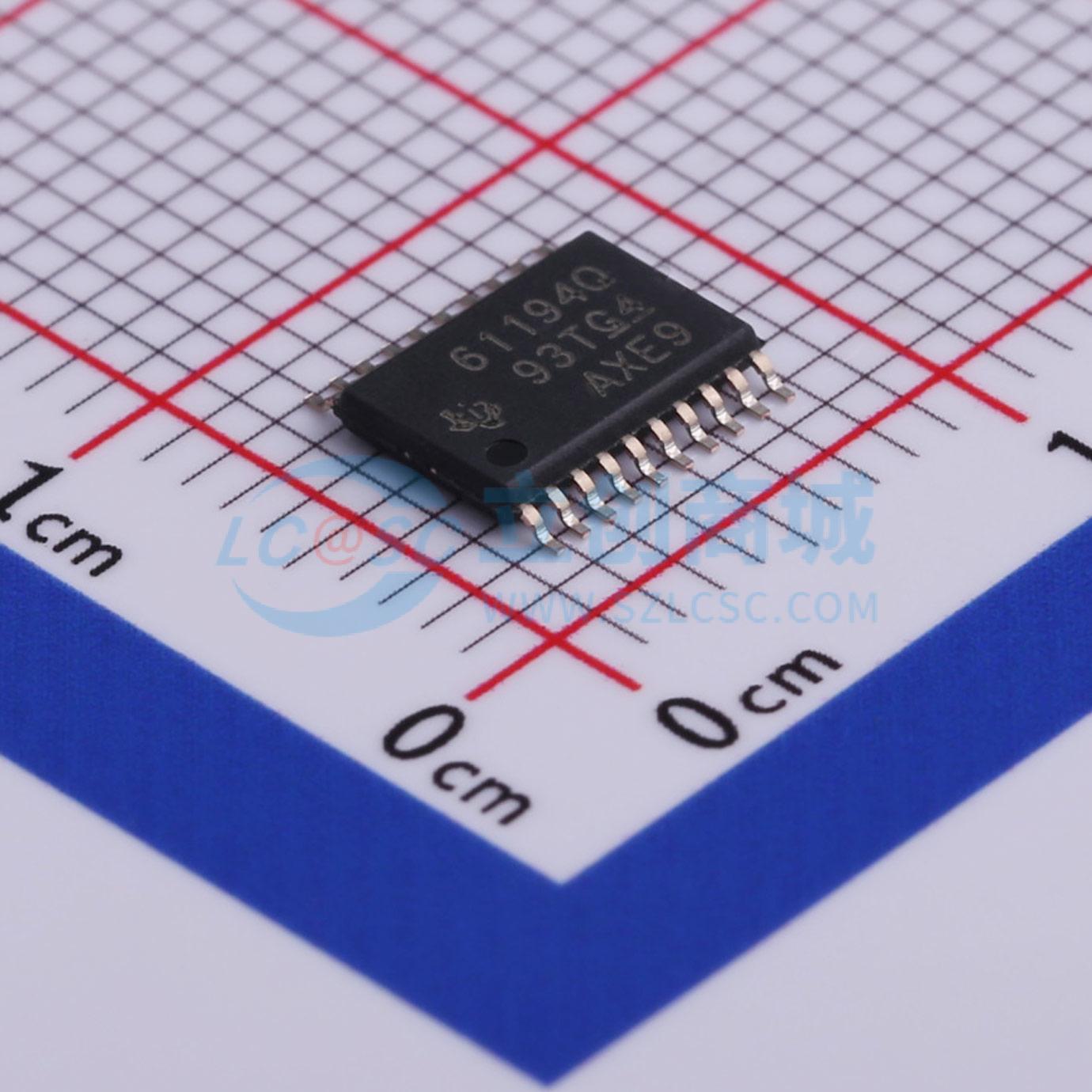

TPS61194PWPRQ1

TPS61194-Q1是一款汽车级高效、低电磁干扰（EMI）、易于使用的LED驱动器，集成了DC-DC转换器。该DC-DC转换器支持升压和SEPIC模式操作。该器件有四个高精度电流阱，可组合使用以实现更高的电流能力。 DC-DC转换器基于LED电流阱裕量电压进行自适应输出电压控制。此特性通过在所有条件下将电压调整到最低足够水平来最小化功耗。为降低EMI，DC-DC支持开关频率扩频，并通过专用引脚实现外部同步。宽范围可调频率使TPS61194-Q1能够避免对AM无线电频段的干扰。 TPS61194-Q1的输入电压范围为4.5 V至40 V，以支持汽车启停和负载突降情况。TPS61194-Q1集成了广泛的故障检测功能。

• 适用于汽车应用
• 通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至+125℃
• 输入电压工作范围为4.5 V至40 V
• 四个高精度电流阱，电流匹配度为1%（典型值），每通道LED串电流高达100 mA，输出可外部组合以实现每串更高电流
• 在100 Hz时具有10 000:1的高调光比
• 集成用于LED串的升压/SEPIC转换器
• 功率输出电压高达45 V，开关频率为300 kHz至2.2 MHz，开关同步输入，扩频以降低EMI
• 广泛的故障检测功能，包括故障输出、输入电压过压保护（OVP）和欠压锁定（UVLO）、LED开路和短路故障检测、热关断
• 最少数量的外部组件

• 汽车信息娱乐系统背光
• 汽车仪表盘背光
• 智能后视镜背光
• 抬头显示（HUD）背光
• 中央信息显示屏（CID）背光
• 音频视频导航（AVN）系统背光
