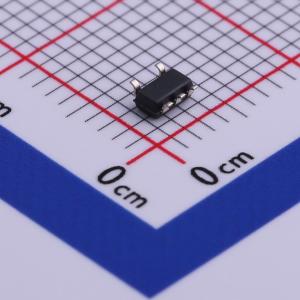

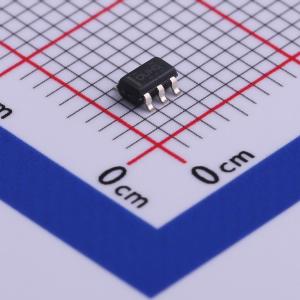

温馨提醒：图片仅供参考，商品以实物为准
OPA376AQDBVRQ1
低噪声、低静态电流、高精度运算放大器，具备轨到轨输出、低失调和宽电源范围，适用于多种精密和便携式应用
- 描述
- OPA376-Q1 汽车类低噪声、低 Iq 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA376AQDBVRQ1
- 商品编号
- C485910
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 5uV | |
| 输入失调电压温漂(Vos TC) | 260nV/℃ | |
| 增益带宽积(GBW) | 5.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 90dB | |
| 输入电压噪声密度(eN) | 7.5nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 静态电流(Iq) | 760uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 0.2pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护 |
商品概述
OPAx376-Q1是新一代低噪声e-trim™运算放大器，可提供出色的直流精度和交流性能。该器件具有轨到轨输出、低失调电压、低噪声、最大950μA静态电流和5.5MHz带宽，拥有较宽的电源电压范围和出色的PSRR，非常适合直接由电池供电而无需调节的应用。单通道版本OPA376-Q1采用MicroSIZE SC70-5、SOT23-5和SOIC-8封装，双通道版本OPA2376-Q1采用SOIC-8和VSSOP-8封装，四通道版本OPA4376-Q1采用TSSOP-14封装，所有器件版本的额定工作温度范围均为-40℃至+125℃。
商品特性
- 符合面向汽车应用的AEC-Q100标准，温度等级1工作温度范围-40℃至+125℃
- 可提供用于功能安全系统设计的文档
- 1kHz条件下噪声为7.5nV/√Hz
- 0.1Hz至10Hz噪声为0.8μVpp
- 典型静态电流为760μA，最大静态电流为950μA
- 典型失调电压为5μV，最大失调电压为25μV
- 增益带宽积为5.5MHz
- 支持轨到轨输入和输出
- 支持单电源供电
- 电源电压范围为2.2V至5.5V
- 采用节省空间的封装，可用封装包括SC70、SOT-23、VSSOP、TSSOP、SOIC
应用领域
- 车载充电器和无线充电器
- 逆变器和电机控制
- 直流/直流转换器
- 电池管理系统
- 各类精密应用
- 各类便携式应用
