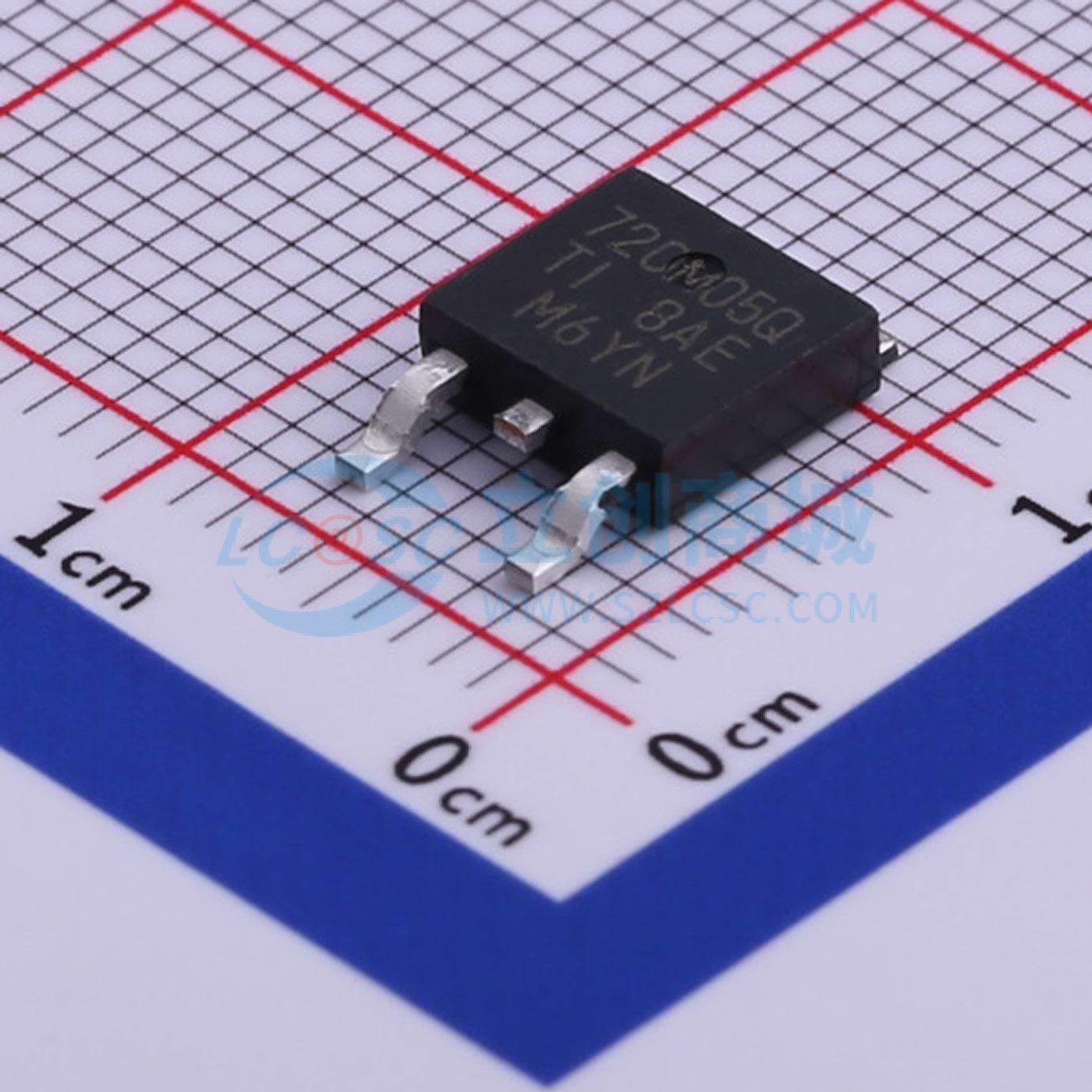

温馨提醒：图片仅供参考，商品以实物为准

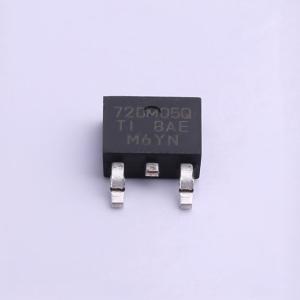

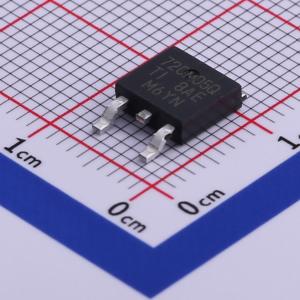

TL720M05QKVURQ1

5V 450mA 42V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL720M05-Q1 具有反向电压保护功能的汽车类 450mA、电池供电运行 (42V)、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL720M05QKVURQ1
商品编号: C486028
商品封装: TO-252
包装方式: 编带
商品毛重: 0.376克(g)

商品参数

商品概述

TL720M05-Q1是一款500mA 40V低压降线性稳压器，专用于汽车应用中的电池连接，可承受汽车系统可能发生的瞬变如负载突降，轻负载下静态电流消耗较低，专为满足常开型元件供电需求设计，具备瞬态响应能力，输出端可对负载或线路变化迅速响应，可在电压跌落恢复过程中更大限度降低输出过冲幅度，可在整个线路、负载和温度范围内维持±2%的直流精度，内置电路可提供过载和过热保护，采用导热封装，可将热量高效传导到电路板上。

商品特性

符合面向汽车应用的AEC-Q100标准，工作环境温度范围为-40℃至+125℃，结温范围为-40℃至+150℃
分旧芯片和新芯片两个版本，旧芯片输入电压范围为5.5V至42V，最大值为45V；新芯片输入电压范围为3.0V至40V，最大值为42V
新芯片最大输出电流为500mA
输出电压精度为±2.0%，覆盖线路、负载和温度范围
300mA电流时低压降最大值为500mV
旧芯片在1mA电流下静态电流典型值为100μA；新芯片轻负载下静态电流典型值为17μA
新芯片具备良好的线路瞬态响应，冷启动时输出电压偏差为±2%，输入压摆率1V/μs时输出电压偏差为±2%
新芯片与2.2μF或更高容量的电容器搭配使用时可保持稳定
旧芯片具备反极性保护
内置过载保护与过热保护电路
提供多种封装选择：3引脚TO-252 (KVU)、3引脚DDPAK/TO-263 (KTT)，旧芯片额外提供20引脚HTSSOP (PWP)封装
工作需要最小值为1μF的有效输出电容以实现稳定性，需要最小500nF输入电容以确保EMI性能

应用领域

可重新配置仪表组
车身控制模块
常开型电池连接应用，包括汽车网关、远程免钥匙进入
待机系统中的微控制器供电
控制器局域网收发器供电

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	42V
	输出电压	5V
	输出电流	450mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	500mV@(300mA)

	属性	参数值
	静态电流(Iq)	220uA
	噪声	-
	功能特性	短路保护；反极性电压保护；热关断
	工作温度	-40℃~+150℃@(Tj)
	输出类型	固定
	输出通道数	1
