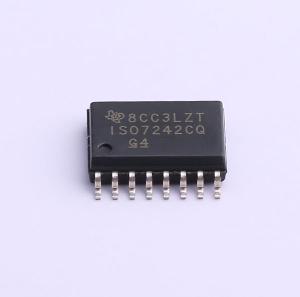

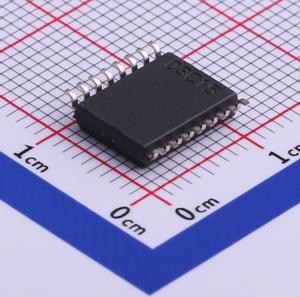

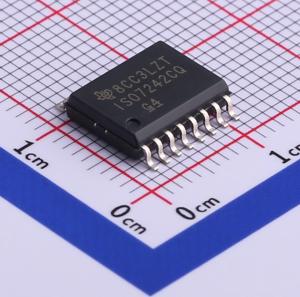

ISO7242CQDWRQ1

SMT扩展库PCB免费打样

描述: ISO7242C-Q1 汽车类四通道、2/2、25Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7242CQDWRQ1
商品编号: C486029
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.494克(g)

商品参数

商品概述

ISO7240、ISO7241和ISO7242是四通道数字隔离器，具备多种通道配置和输出使能功能。这些器件的逻辑输入和输出缓冲器由德州仪器（TI）的二氧化硅（SiO₂）隔离屏障分隔。与隔离电源配合使用时，这些器件可阻挡高电压、隔离接地，并防止噪声电流进入本地接地，避免干扰或损坏敏感电路。 ISO7240的四个通道方向相同，而ISO7241有三个通道方向相同，一个通道方向相反。ISO7242则在两个方向上各有两个通道。 C选项的器件具有TTL输入阈值，并在输入端配备噪声滤波器，可防止瞬态脉冲传输到器件输出端。M选项的器件具有CMOS VCC/2输入阈值，且没有输入噪声滤波器和额外的传播延迟。 ISO7240CF在引脚7上具备输入禁用功能，并通过CTRL引脚（引脚10）可选择高或低故障安全输出功能。当CTRL引脚置为逻辑高电平或悬空时，故障安全输出为逻辑高电平。若向CTRL引脚施加逻辑低电平信号，故障安全输出将变为逻辑低电平输出状态。ISO7240CF的输入禁用功能可防止数据通过隔离屏障传输到输出端。当输入被禁用时，输出由CTRL引脚设置。这些器件两侧均可由3.3V或5V电源供电，支持任意3.3V/3.3V、5V/5V、5V/3.3V或3.3V/5V的组合。请注意，无论使用何种电源电压，信号输入引脚均能承受5V电压。这些器件的工作环境温度范围为-40℃至125℃。这些器件内置的静电放电（ESD）保护能力有限。在存储或处理过程中，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

符合汽车应用要求
可选故障安全输出（ISO7240CF）
25Mbps和150Mbps信号速率可选
通道间输出偏斜小；最大1ns
脉冲宽度失真（PWD）小；最大2ns
抖动低；150Mbps时典型值为1ns
在额定工作电压下典型使用寿命为25年
4000V峰值隔离，560V峰值VIOR，符合UL 1577、IEC 60747-5-2（VDE 0884，第2版）、IEC 61010-1、IEC 60950-1和CSA标准
4kV ESD保护
可使用3.3V或5V电源供电
高电磁抗扰度
工作温度范围为-40℃至125℃

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	25Mbps

	属性	参数值
	默认输出	高电平
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
