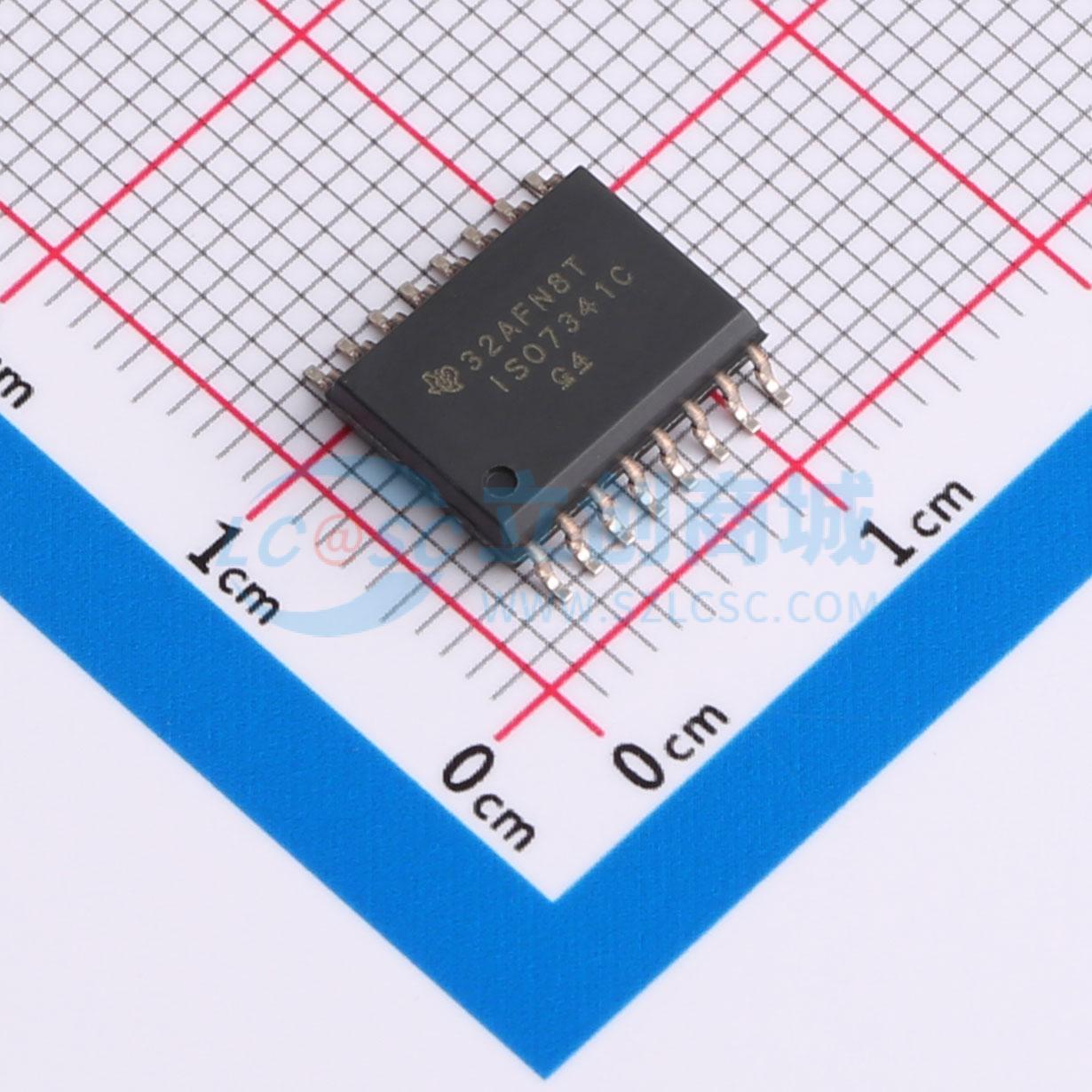

ISO7341CDWR

ISO734x 系列器件可提供高达 3000 V_RMS 的电流隔离（符合 UL 1577 标准，持续 1 分钟）和 4242 V_PK 的电流隔离（符合 VDE V 0884-10 标准）。这些器件有四个隔离通道，由逻辑输入和输出缓冲器组成，它们之间由二氧化硅 (SiO₂) 绝缘层隔开。 ISO7340x 器件的四个通道均为正向通道，ISO7341x 器件有三个正向通道和一个反向通道，ISO7342x 器件有两个正向通道和两个反向通道。在输入电源或信号丢失的情况下，后缀为 F 的器件默认输出为低电平，无后缀 F 的器件默认输出为高电平。

• 信号速率：25 Mbps
• 输入集成噪声滤波器
• 默认输出高电平和低电平可选
• 低功耗，1 Mbps 时每通道典型 ICC：ISO7340x：0.9 mA（5 V 电源），0.7 mA（3.3 V 电源）；ISO7341x：1.2 mA（5 V 电源），0.9 mA（3.3 V 电源）；ISO7342x：1.3 mA（5 V 电源），0.9 mA（3.3 V 电源）
• 低传播延迟：典型值 31 ns（5 V 电源）
• 3.3 V 和 5 V 电平转换
• 宽温度范围：-40℃ 至 125℃
• 典型 70 KV/μs 瞬态抗扰度（5 V 电源）
• 强大的电磁兼容性 (EMC)
  • 系统级静电放电、电快速瞬变和浪涌抗扰度
  • 低辐射
• 可由 3.3 V 和 5 V 电源供电
• 宽体 SOIC-16 封装
• 符合 DIN V VDE V 0884-10 标准的 4242 V_PK 基本隔离，以及符合 UL 1577、CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准的 3 KV_RMS 隔离（持续 1 分钟），GB4943.1-2011 CQC 认证

• 用于以下场景的光耦合器替代方案：
• 工业现场总线
• Profibus
• Modbus
• DeviceNet
• 数据总线
• 伺服控制接口
• 电机控制
• 电源
• 电池组
