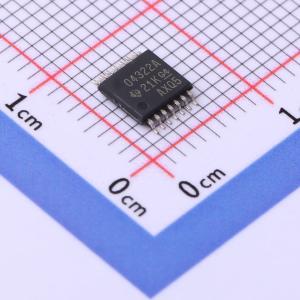

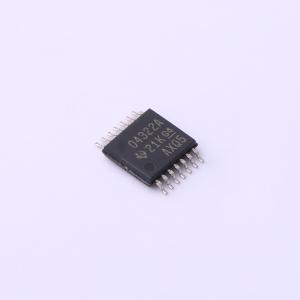

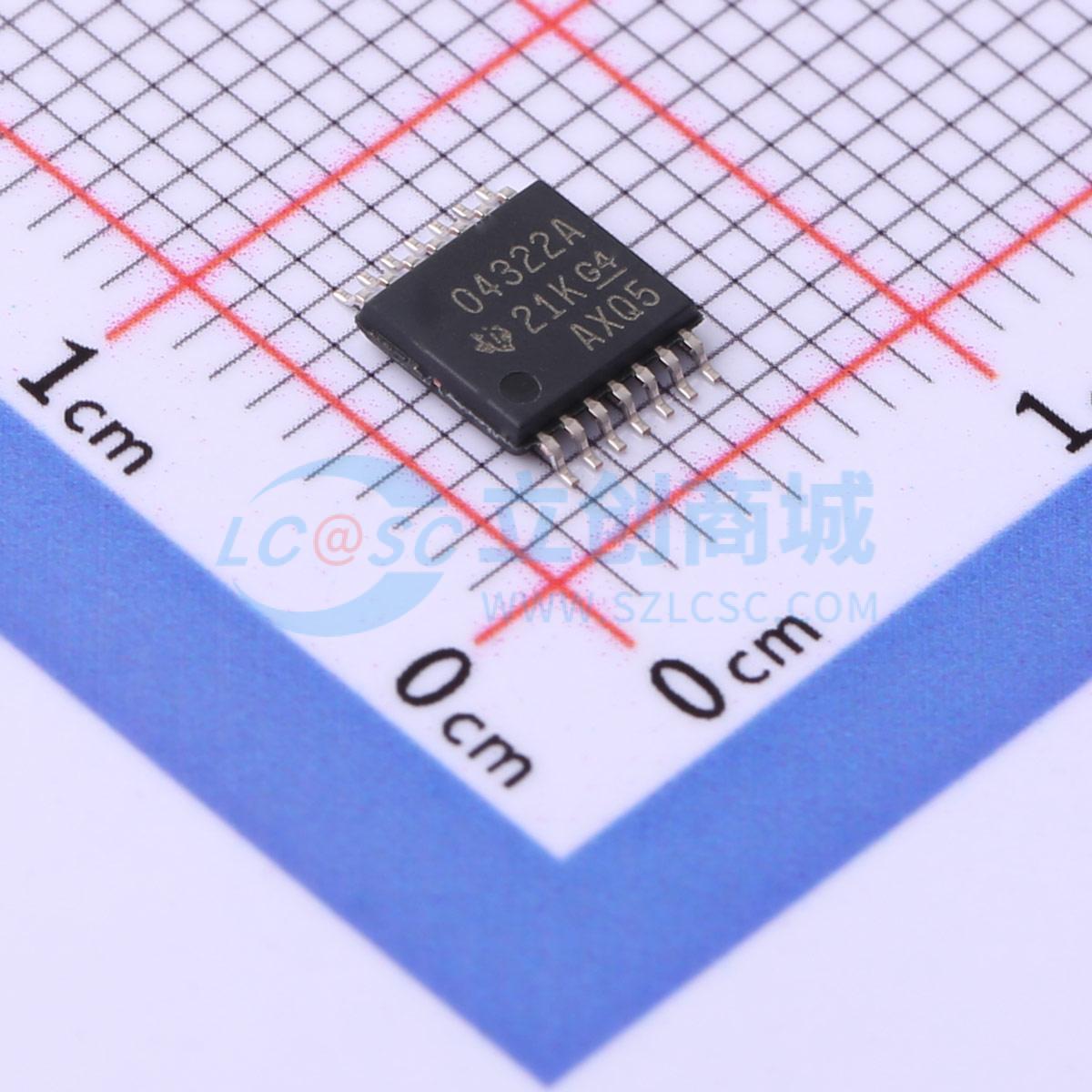

OPA4322AIPWR
20 MHz、低噪声、1.8 V、轨到轨输入/输出、带关断功能的CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- OPA4322 四路、5.5V、20MHz、65mA 输出电流、低噪声(8.5nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4322AIPWR
- 商品编号
- C486027
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 9V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 20MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 9uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.85mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -900mV~2.75V |
商品概述
OPAx322x系列包括单通道、双通道和四通道CMOS运算放大器，具有低噪声、轨到轨输入和输出特性，针对低功耗单电源应用进行了优化。该系列器件的电源电压范围为1.8 V至5.5 V，每通道仅1.5 mA的低静态电流使其非常适合对电源敏感的应用。 极低的噪声（1 kHz时为8.5 nV/√Hz）、高增益带宽（20 MHz）和快速的压摆率（10 V/μs）相结合，使OPAx322x系列非常适合广泛的应用，包括需要高增益的信号调理和传感器放大。OPAx322x系列具有低总谐波失真加噪声（THD + N），也非常适合消费音频应用，特别是单电源系统。 OPAx322S型号具备关断模式，可使放大器从正常工作状态切换到待机状态，待机电流通常小于0.1 μA。 OPA322（单通道版本）提供5引脚SOT - 23和6引脚SOT - 23封装，而OPA2322（双通道版本）提供8引脚VSSOP、10引脚VSSOP、8引脚SOIC和8引脚SON封装。四通道版本OPA4322采用14引脚TSSOP和16引脚TSSOP封装。所有版本的工作温度范围均为 - 40℃至 + 125℃。
商品特性
- 增益带宽：20 MHz
- 低噪声：1 kHz时为8.5 nV/√Hz
- 压摆率：10 V/μs
- 低总谐波失真加噪声：0.0005%
- 轨到轨输入/输出
- 失调电压：2 mV（最大值）
- 电源电压：1.8 V至5.5 V
- 电源电流：1.5 mA/通道 - 关断：0.1 μA/通道
- 单位增益稳定
- 小封装：SOT - 23、SON、VSSOP、TSSOP
应用领域
- 传感器信号调理
- 消费音频
- 多极点有源滤波器
- 控制环路放大器
- 通信
- 安全扫描仪
