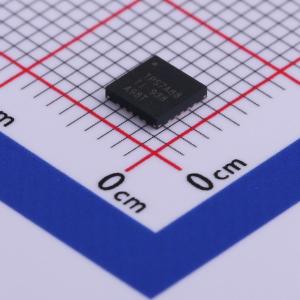

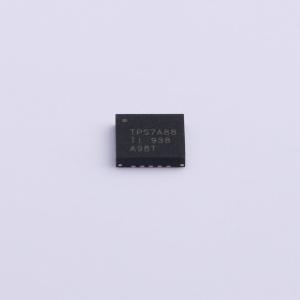

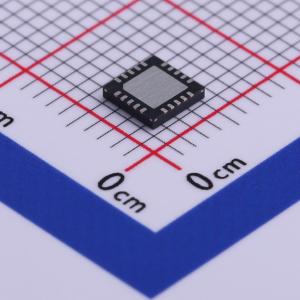

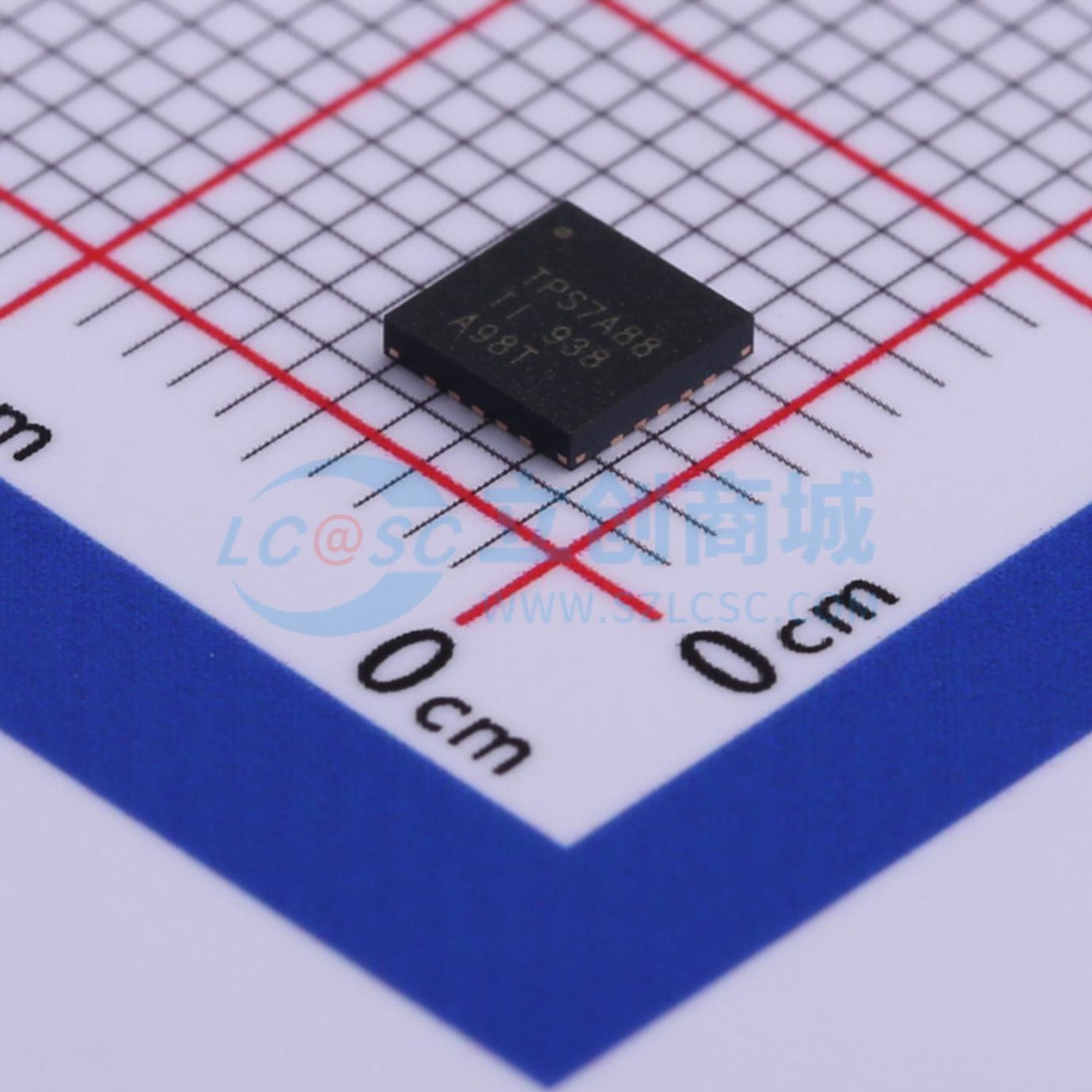

TPS7A8801RTJR
1A、低噪声、高 PSRR、双通道可调节超低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A88 双通道 1A 低噪声 LDO
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A8801RTJR
- 商品编号
- C485919
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 40dB@(1MHz) | |
| 压差 | 200mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.5mA | |
| 噪声 | 3.8uVrms | |
| 特性 | PG脚；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
商品概述
TPS7A88 是一款双路、低噪声（3.8 µV_RMS）、低压差（LDO）电压调节器，每通道能够提供 1 A 电流，最大压差仅为 200 mV。 TPS7A88 具备两个独立 LDO，相比两个单通道 LDO，解决方案尺寸大约缩小 50%。每个输出可通过外部电阻在 0.8 V 至 5.0 V 范围内调节。TPS7A88 宽输入电压范围支持低至 1.4 V 且高达 6.5 V 的工作电压。 凭借 1% 的输出电压精度（在电压、负载和温度变化范围内）以及减少浪涌电流的软启动功能，TPS7A88 非常适合为敏感的模拟低压设备供电，例如压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、高端处理器和现场可编程门阵列（FPGA）。 TPS7A88 旨在为对噪声敏感的组件供电，例如高速通信、视频、医疗或测试测量应用中的组件。极低的 4-µV_RMS 输出噪声和宽带电源抑制比（1 MHz 时为 40 dB）可最大程度降低相位噪声和时钟抖动。这些特性可使时钟设备、ADC 和 DAC 的性能达到最佳。
商品特性
- 两个独立 LDO 通道
- 低输出噪声：<3.8 µV_RMS（10 Hz - 100 kHz）
- 低压差：1 A 时为 200 mV（最大值）
- 宽输入电压范围：1.4 V 至 6.5 V
- 宽输出电压范围：0.8 V 至 5.0 V
- 高电源纹波抑制比：直流时为 -75 dB，100 kHz 时为 40 dB，1 MHz 时为 40 dB
- 在电压、负载和温度变化范围内精度为 1.0%
- 出色的负载瞬态响应
- 可调节的启动浪涌控制
- 可选的软启动充电电流
- 独立的开漏电源正常（PG）输出
- 使用 10-µF 或更大的陶瓷输出电容时稳定
- 4 mm×4 mm、20 引脚 WQFN 封装
应用领域
- 高速模拟电路：VCO、ADC、DAC、LVDS
- 成像：CMOS 传感器、视频 ASIC
- 测试测量仪器、医疗和音频
- 数字负载：SerDes、FPGA
