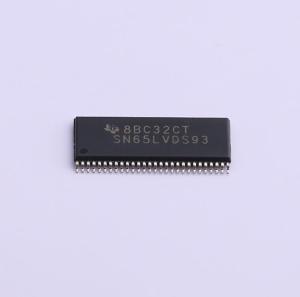

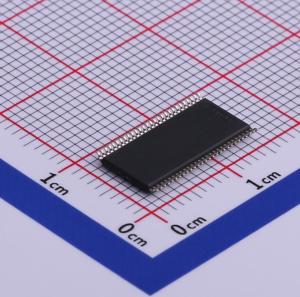

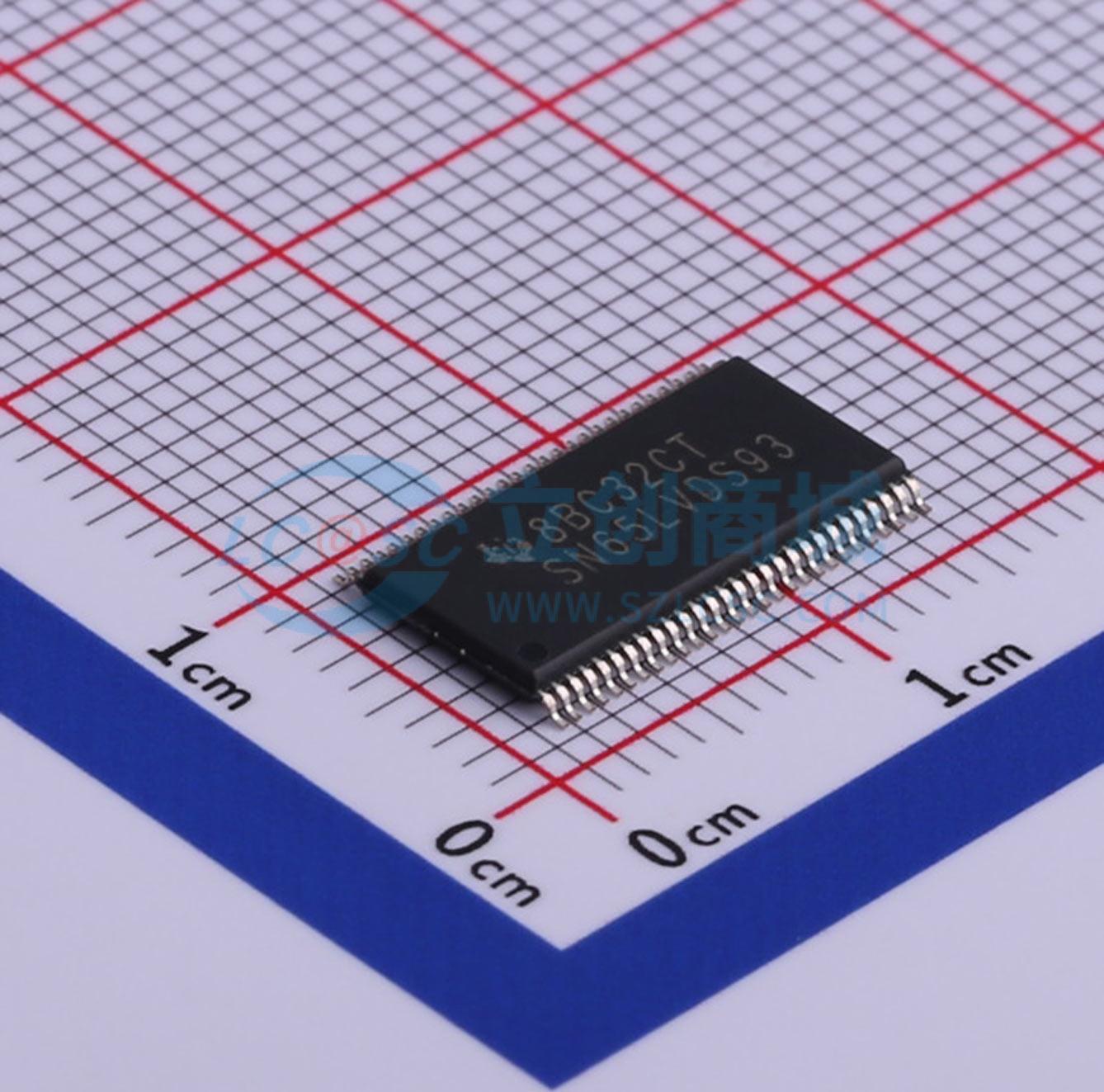

SN65LVDS93DGGR

LVDS串行发送器

描述: 28位单端LVTTL数据通过四个7位并行加载/串行输出移位寄存器和五个低电压差分信号(LVDS)驱动器同步传输。支持高达1.904 Gbps的数据速率。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS93DGGR
商品编号: C486022
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.339克(g)

商品参数

商品概述

SN65LVDS93 LVDS serdes（串行器/解串SERIALizer）发送器在单个集成电路中集成了四个7位并行输入串行输出移位寄存器、一个时钟合成器和五个低电压差分信号（LVDS）驱动器。这些功能允许28位单端LVTTL数据通过五对平衡导线同步传输，由兼容接收器（如SN65LVDS94）接收。传输时，数据位D0至D27在输入时钟信号（CLKIN）的沿被分别加载到寄存器中。可通过时钟选择（CLKSEL）引脚选择时钟的上升沿或下降沿。CLKIN的频率被乘以7倍，然后用于按7位片串行卸载数据寄存器。四个串行流和一个锁相时钟（CLKOUT）随后输出到LVDS输出驱动器。CLKOUT的频率与输入时钟CLKIN相同。SN65LVDS93不需要外部元件，几乎不需要控制。数据总线在发送器输入和接收器输出保持一致，数据传输对用户透明。用户仅需操作:给CLKSEL输入高电平选择时钟上升沿，输入低电平选择下降沿，以及可能使用关断/清零（SHTDN）功能。SHTDN是低电平有效输入，可禁止时钟并关断LVDS输出驱动器以降低功耗，该引脚输入低电平时会将所有内部寄存器清零至低电平。SN65LVDS93的工作环境温度范围为-40℃ 至 85℃。这些器件内置有限的ESD保护。在存储或处理过程中，应将引脚短接在一起或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。

商品特性

28:4数据通道压缩，吞吐量最高可达1.904Gbps
适用于低电磁干扰的点对点子系统通信
输入为28路数据通道加时钟，电平为低电压TTL；输出为4路数据通道加时钟，电平为低电压差分信号
可选择上升沿或下降沿时钟触发输入
总线引脚可承受6kV HBM ESD
采用单3.3V电源供电，典型功耗250mW
5V容限数据输入
采用薄型缩小小外形封装，引脚间距20密耳
禁用时功耗低于1mW
锁相环输入频率范围宽，为20MHz至68MHz
锁相环无需外部元件
输出满足或超过ANSI EIA/TIA-644标准要求
符合工业温度等级要求，工作环境温度范围为-40℃ 至 85℃

应用领域

16位总线扩展

	属性	参数值
	商品目录	LVDS芯片
	类型	串行器
	驱动器数	5
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	1.904Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
