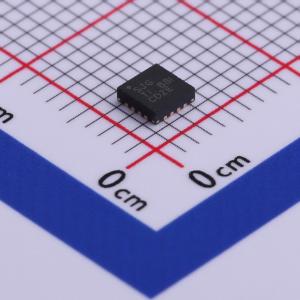

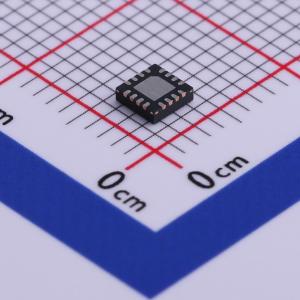

TPS62090QRGTRQ1

TPS62090Q器件是一系列高频、同步降压转换器，针对小尺寸解决方案、高效率进行了优化，适用于电池供电应用。为了实现效率最大化，转换器在脉冲宽度调制（PWM）模式下工作，标称开关频率为2.8 MHz至1.4 MHz，并在轻负载电流时自动进入省电模式。当用于分布式电源和负载点调节时，这些器件允许对其他电压轨进行电压跟踪，并且能够承受10 μF至150 μF及以上的输出电容。采用DCS-Control™拓扑结构，器件可实现出色的负载瞬态性能和精确的输出电压调节。 输出电压启动斜坡由SS引脚控制，该引脚允许器件作为独立电源或在跟踪配置中工作。通过配置使能和电源正常引脚，还可以实现电源排序。在省电模式下，器件的静态电流通常为20 μA。器件会自动无缝进入省电模式，在整个负载电流范围内保持高效率。

• 符合汽车应用要求
• 通过AEC-Q100认证，结果如下：器件温度等级1：结工作温度范围为-40℃至125℃
• 器件HBM ESD分类等级为H2
• 器件CDM ESD分类等级为C6
• 输入电压范围为2.5 V至6 V
• DCS-Control™
• 转换器效率达95%
• 具备省电模式
• 工作静态电流为20 μA
• 100%占空比，实现最低压降
• 典型开关频率为2.8 MHz和1.4 MHz
• 输出电压可调范围为0.8 V至VIN
• 输出放电功能
• 可调节软启动
• 打嗝式短路保护
• 输出电压跟踪
• 宽输出电容选择范围
• 采用3 mm×3 mm 16引脚QFN封装

• 汽车应用
• 分布式电源
• 处理器电源
• 电池供电应用
