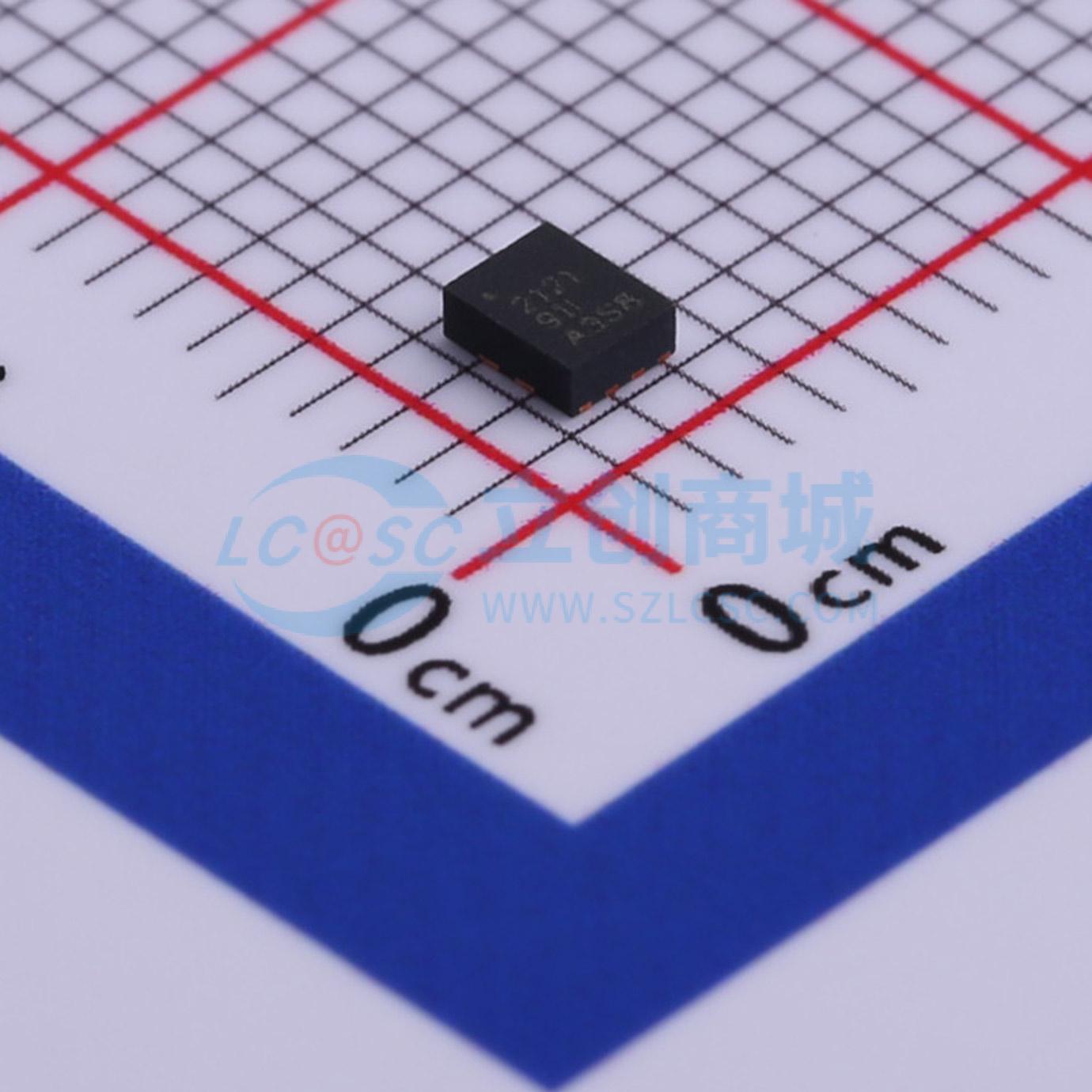

TPS2121RUXR

TPS212x 器件是双输入单输出（DISO）电源多路复用器（MUX），非常适合具有多个电源的各种系统。这些器件能够自动检测、选择可用输入，并在它们之间实现无缝切换。 可以自动将优先级赋予最高输入电压，也可以手动将其分配给较低电压输入，以支持或运算和电源选择操作。使用优先级电压监控器来选择输入源。 采用理想二极管操作，以在输入源之间实现无缝切换。在切换期间，控制电压降以在反向电流发生之前将其阻断，并以最小的保持电容为负载提供不间断电源。 在启动和切换期间采用电流限制功能，以防止过流事件，并且在正常运行期间也能保护器件。可通过单个外部电阻调节输出电流限制。 TPS212x 器件提供 WCSP 和小型 VQFN - HR 封装选项，工作温度范围为 -40℃ 至 125℃。

• 宽工作范围：2.8 V 至 22 V
• 绝对最大输入电压 24 V
• 低导通电阻（RON）：
  • TPS2120：62 mΩ（典型值）TPS2121：56 mΩ（典型值）
• 可调过压监控器（OVx）：
  • 精度 < ±5%
• 可调优先级监控器（PR1）：
  • 精度 < ±5%
• TPS2121 支持精度 < 1% 的外部电压基准（CP2）
• 输出电流限制（ILM）：
  • TPS2120：1 A – 3 A TPS2121：1 A – 4.5 A
• 通道状态指示（ST）
• 可调输入稳定时间（SS）
• 可调输出软启动时间（SS）
• TPS2121 快速输出切换时间（tSW）：5 µs（典型值）
• 使能输入的低静态电流（Iq）：200 µA（典型值）
• 禁用输入的低静态电流（Iq）：10 µA（典型值）
• 手动输入源选择（OVx）
• 过温保护（OTP）

• 备用电源
• 输入源选择
• 多电池管理
• 电子销售点（EPOS）和条形码扫描仪
• 楼宇自动化与监控
• 跟踪与远程信息处理
