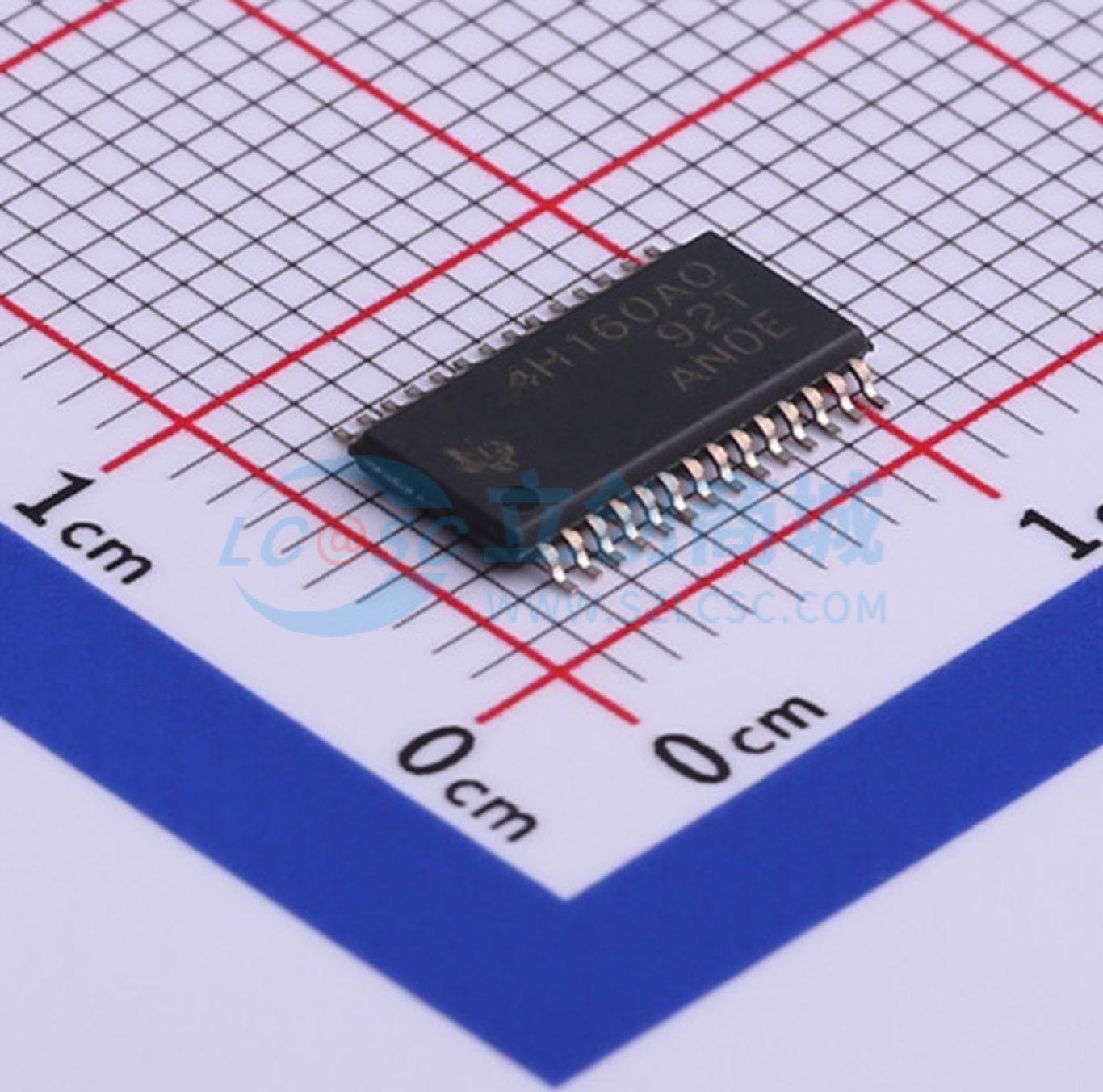

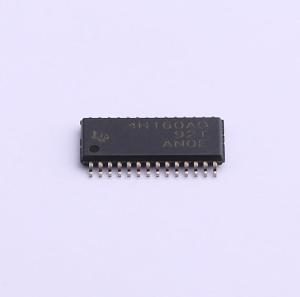

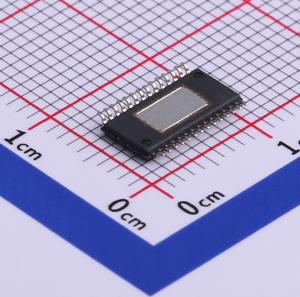

温馨提醒：图片仅供参考，商品以实物为准
TPS4H160AQPWPRQ1
40V 160mΩ 四通道智能高边开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS4H160-Q1 具有可调节电流限制的 40V、160mΩ、4 通道汽车类智能高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS4H160AQPWPRQ1
- 商品编号
- C485918
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~40V | |
| 导通电阻 | 165mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS4H160-Q1器件是一款具备全面保护功能的四通道智能高端开关，集成了四个160 mΩ的NMOS功率FET。 全面的诊断功能和高精度电流检测功能可实现对负载的智能控制。 外部可调电流限制功能通过限制浪涌电流或过载电流，提高了整个系统的可靠性。
商品特性
- 符合汽车应用标准，通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级为H3A
- 器件CDM ESD分类等级为C4B
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 四通道160 mΩ智能高端开关，具备全面诊断功能
- A版本：漏极开路数字输出
- B版本：电流检测模拟输出
- 宽工作电压范围3.4 V至40 V
- 超低待机电流，<500 nA
- 高精度电流检测：负载大于25 mA时，精度为±15%
- 可通过外部电阻调节电流限制，负载大于500 mA时，精度为±15%
- 保护功能：通过电流限制（内部或外部）实现对地短路保护
- 具备锁存关断选项和热摆幅的热关断功能
- 电感负载负电压钳位，具备优化的压摆率
- 接地丢失和电池丢失保护
- 过流和对地短路检测
- 负载开路和对电池短路检测
- 全局故障报告，用于快速中断
- 28引脚热增强型PWP封装
应用领域
- 多通道LED驱动器、灯泡驱动器
- 子模块用多通道高端开关
- 多通道高端继电器、螺线管驱动器
- PLC数字输出驱动器
