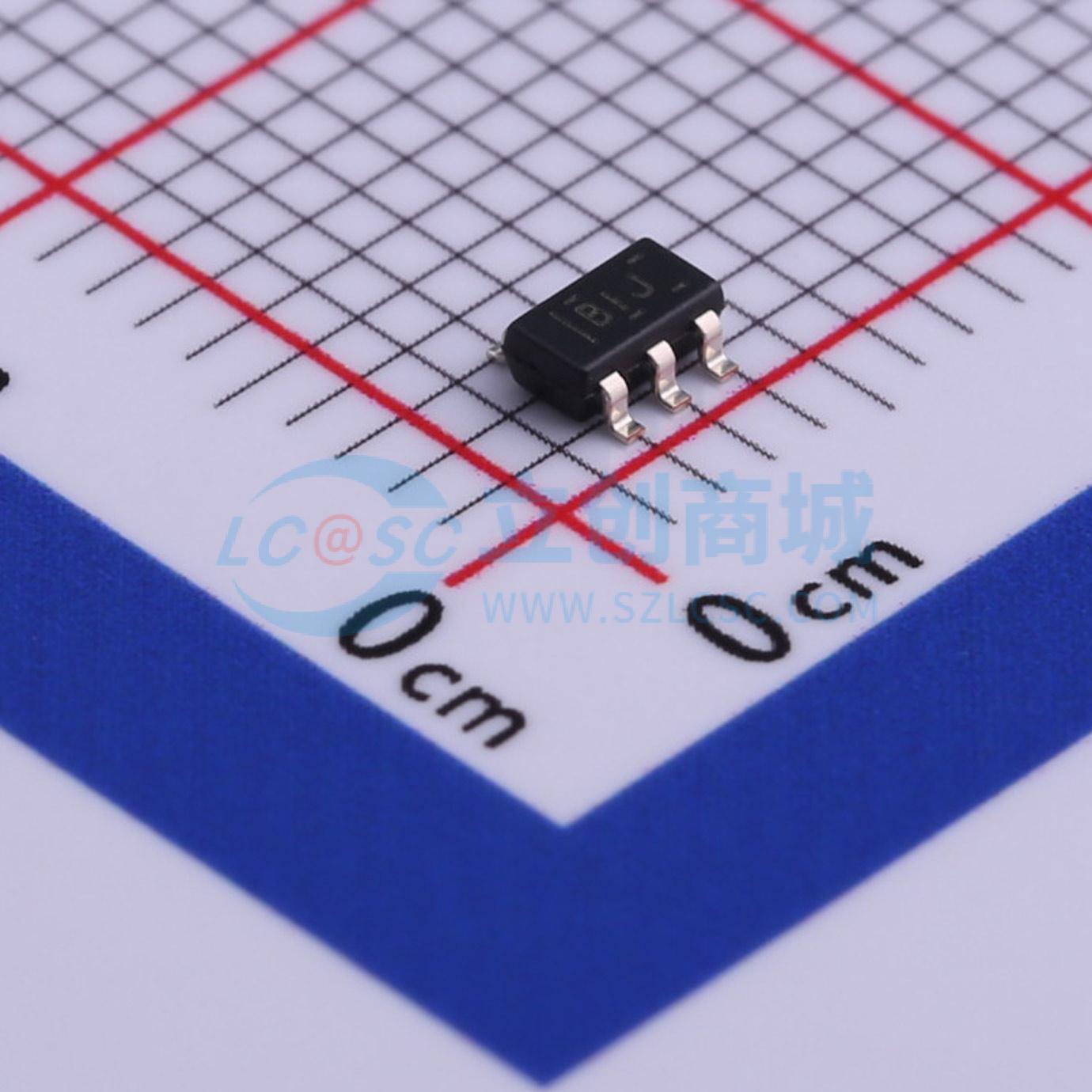

温馨提醒：图片仅供参考，商品以实物为准

TPS2400DBVR

过压保护控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2400 具有 100V 输入瞬态保护的 5.5V 过压保护控制器
品牌名称: TI(德州仪器)
商品型号: TPS2400DBVR
商品编号: C485908
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品概述

TPS2400过压保护控制器与外部N沟道MOSFET配合使用，可将敏感电子设备与破坏性电压尖峰和浪涌隔离开来。它专门设计用于防止与汽车环境（负载突降）相关的大电压瞬变损坏敏感电路。当TPS2400检测到潜在的破坏性电压水平时，会在造成任何损坏之前将电源与负载断开。内部电路包括微调带隙基准、振荡器、齐纳二极管、电荷泵、比较器和控制逻辑。TPS2400器件设计用于与外部N沟道MOSFET配合使用，这种MOSFET有各种不同的电压规格可供选择。

商品特性

高达100 V的过压保护
6.9 V过压关断阈值，3 V欠压关断阈值
过压关断时间小于1 µs
内部电荷泵驱动外部N沟道MOSFET
最大静态电源电流1 mA
5引脚SOT−23封装
环境温度范围为 -40°C至85°C
2.5 kV人体模型、500 V带电器件模型静电放电保护

应用领域

手机
个人数字助理（PDA）
便携式电脑
媒体播放器
数码相机
全球定位系统（GPS）

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	3.1V~6.8V

	属性	参数值
	静态电流(Iq)	1mA
	工作温度	-40℃~+85℃
