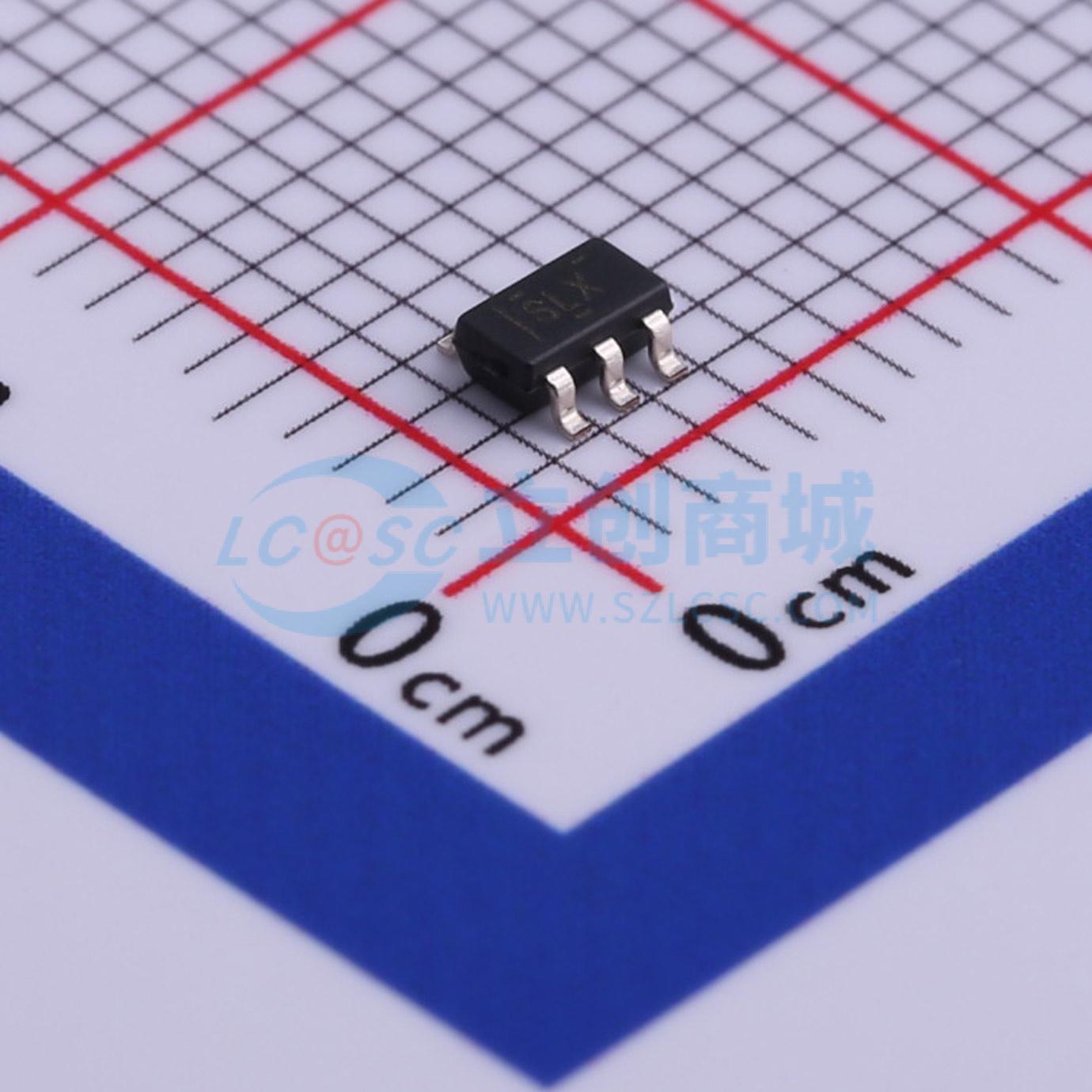

温馨提醒：图片仅供参考，商品以实物为准
TPS70950QDBVRQ1
5V 150mA 30V
- 描述
- TPS709-Q1 具有反向电流保护的汽车用 150mA、30V 超低 IQ、宽输入 LDO
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS70950QDBVRQ1
- 商品编号
- C485909
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 62dB@(100Hz) | |
| 压差 | 1.2V@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 噪声 | 190uVrms | |
| 功能特性 | 使能控制；热关断；反极性电流保护；过流保护；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPS709-Q1是带使能功能的150mA、30V、1μA IQ线性稳压器，针对功耗敏感型应用设计，是超低静态电流器件，高精度带隙与误差放大器可提供2%的过热精度，静态电流仅1μA，专门适配电池供电且要求极低空闲功耗的常开系统，具备多种保护功能可提升器件安全性，下拉使能引脚可将稳压器置于关断模式，关断电流极低。
商品特性
- 符合面向汽车应用的AEC-Q100标准，工作温度范围为-40℃至125℃，器件HBM ESD分类等级2，器件CDM ESD分类等级C4B
- 输入电压范围为2.7V至30V
- 静态电流低至1μA，关断电流低至150nA
- 额定输出电流150mA，支持200mA峰值输出
- 温度范围内输出精度为2%
- 可提供1.2V至6.5V的固定输出电压
- 具备反向电流保护、热关断、过流保护功能
- 支持使能关断功能
- 提供SOT-23-5、WSON-6两种封装
应用领域
- 汽车信息娱乐系统
- 汽车车身控制模块
- 汽车导航系统
