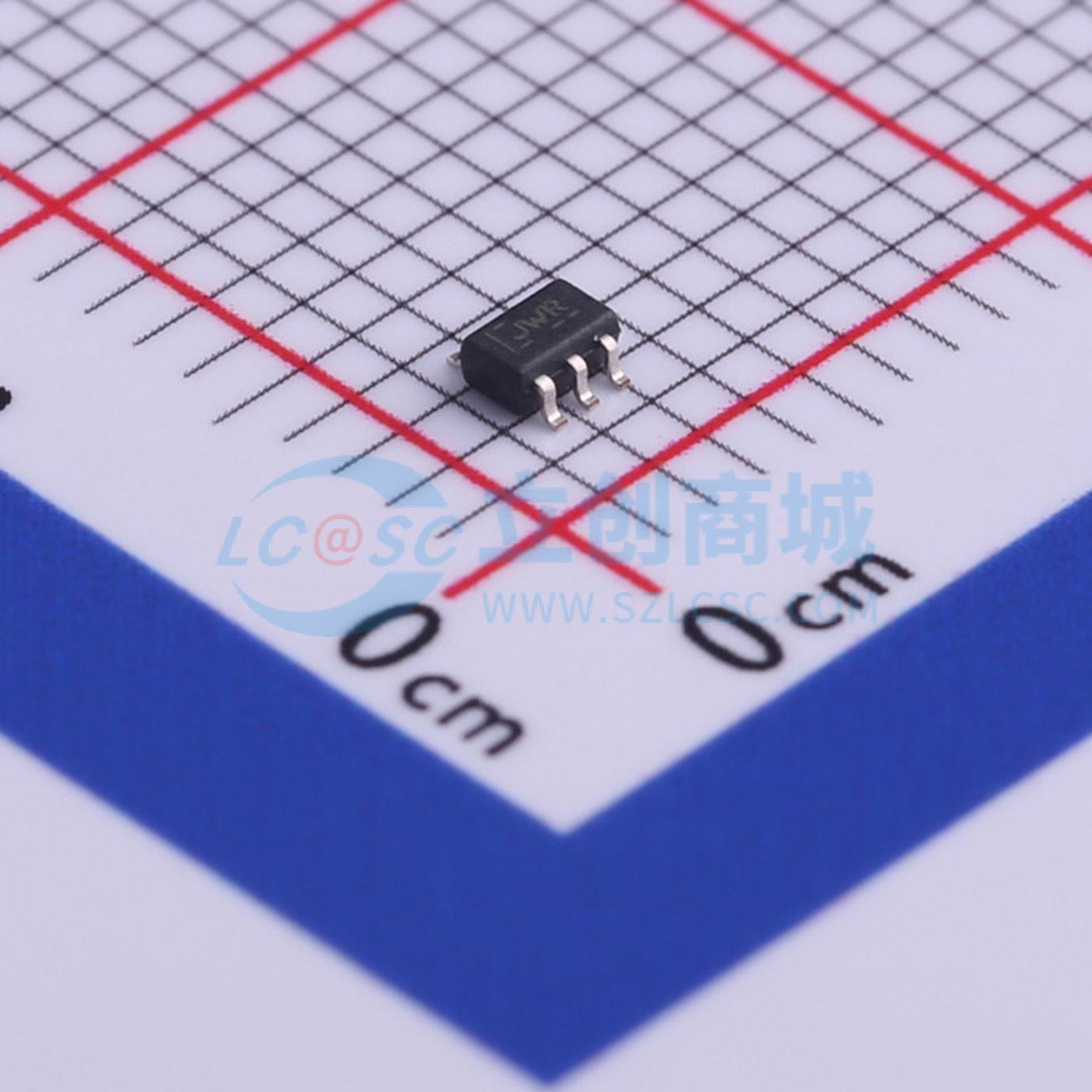

温馨提醒：图片仅供参考，商品以实物为准
TS5A4624DCKR
TS5A4624 1-Q SPDT 模拟开关 5-V/3.3-V 单通道2:1多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TS5A4624 是一个单极双掷 (SPDT) 模拟开关，设计用于从 1.65V 到 5.5V 的工作电压。该设备具有低导通电阻和出色的导通电阻匹配性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A4624DCKR
- 商品编号
- C485533
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 1.1Ω | |
| 关闭时间(toff) | 5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 55pF | |
| 带宽 | 90MHz |
商品概述
一款单刀双掷（SPDT）模拟开关，设计工作电压范围为1.65 V至5.5 V。该器件具有低导通电阻和出色的导通电阻匹配特性，并具备先断后通功能，可防止信号从一个通道传输到另一个通道时出现信号失真。该器件总谐波失真（THD）性能出色，功耗极低。这些特性使该器件适用于便携式音频应用。
商品特性
- 掉电模式下隔离，V+ = 0
- 规定先断后通切换
- 低导通电阻（1 Ω）
- 控制输入可承受5.5 V电压
- 低电荷注入
- 出色的导通电阻匹配
- 低总谐波失真（THD）
- 1.65 V至5.5 V单电源供电
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 静电放电（ESD）性能按照JESD测试 - 2000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
- 音频和视频信号路由
- 低压数据采集系统
- 通信电路
- 调制解调器
- 硬盘驱动器
- 计算机外设
- 无线终端和外设
