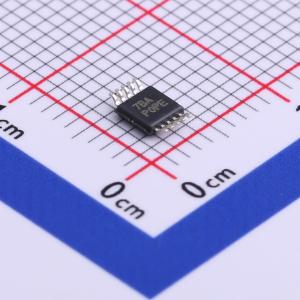

温馨提醒：图片仅供参考，商品以实物为准
ADS1118QDGSRQ1
汽车级、低功耗、SPI 兼容的 16 位模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1118-Q1 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的汽车类 16 位、860SPS、4 通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1118QDGSRQ1
- 商品编号
- C485553
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 8Hz | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 1MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 128Hz；8Hz；64Hz；16Hz；32Hz；250Hz；475Hz；860Hz | |
| 静态电流 | 500nA | |
| 全量程范围(FSR) | 6.144V |
商品概述
ADS1118-Q1是一款精密、低功耗的16位模数转换器（ADC），具备测量最常见传感器信号所需的所有特性。ADS1118-Q1集成了可编程增益放大器（PGA）、电压基准、振荡器和高精度温度传感器。这些特性，加上2 V至5.5 V的宽电源电压范围，使ADS1118-Q1非常适合对功耗和空间有严格要求的传感器测量应用。 ADS1118-Q1的数据转换速率最高可达860样本每秒（SPS）。PGA的输入范围为±256 mV至±6.144 V，可对大小信号进行高分辨率测量。输入多路复用器（mux）可测量两路差分输入或四路单端输入。高精度温度传感器可用于系统级温度监测，或用于热电偶的冷端补偿。 ADS1118-Q1可在连续转换模式下工作，也可在单次转换模式下工作，单次转换完成后会自动进入掉电状态。单次转换模式可显著降低闲置期间的电流消耗。数据通过串行外设接口（SPI）传输。ADS1118-Q1的工作温度范围为-40°C至+125°C。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：温度等级1：-40°C至+125°C
- 人体模型（HBM）静电放电分类2
- 带电器件模型（CDM）静电放电分类C6
- 宽电源电压范围：2 V至5.5 V
- 低电流消耗：连续模式：仅150 μA
- 单次转换模式：自动掉电
- 可编程数据速率：8 SPS至860 SPS
- 单周期稳定
- 内部低漂移电压基准
- 内部温度传感器：误差最大2°C
- 内部振荡器
- 内部PGA
- 四路单端输入或两路差分输入
应用领域
- 电池管理系统
- 汽车传感器
- 热电偶
- 电阻温度检测器（RTD）
- 压力和应变计传感器
- 电化学气体传感器
- 颗粒物传感器
