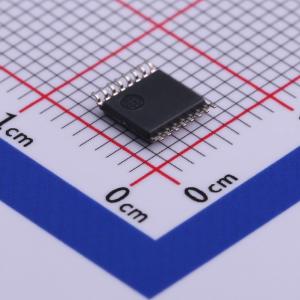

ADS1120QPWRQ1
ADS1120-Q1 汽车级低功耗低噪声16位模拟到数字转换器用于小信号传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1120-Q1 适用于小信号传感器且具有 PGA 和基准电压的汽车类、16 位、2kSPS、4 通道、低功耗 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1120QPWRQ1
- 商品编号
- C485977
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 20Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 500kHz~4.5MHz；4.096MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 5Hz；2kHz | |
| 静态电流 | 100nA | |
| 全量程范围(FSR) | 2.048V |
商品概述
ADS1120-Q1是一款精密的16位模数转换器（ADC），具备诸多集成特性，可降低测量小传感器信号应用中的系统成本和元件数量。该器件通过灵活的输入多路复用器（MUX）提供两个差分输入或四个单端输入，还集成了低噪声可编程增益放大器（PGA）、两个可编程激励电流源、一个电压基准、一个振荡器、一个低端开关和一个精密温度传感器。 该器件能够以高达2000样本每秒（SPS）的数据速率进行单周期稳定转换。在20 SPS时，数字滤波器可为嘈杂的工业应用提供同时抑制50Hz和60Hz干扰的功能。内部PGA的增益最高可达128 V/V。这使得ADS1120-Q1非常适合测量小传感器信号的应用，如电阻温度检测器（RTD）、热电偶、热敏电阻和桥式传感器。使用PGA时，该器件支持伪差分或全差分信号测量。此外，该器件也可配置为绕过内部PGA，同时仍提供高输入阻抗和最高4 V/V的增益，可进行单端测量。 在禁用PGA的占空比模式下工作时，功耗低至120 μA。通过模式1 SPI兼容接口与器件进行通信。ADS1120-Q1采用TSSOP-16封装，工作温度范围为-40°C至+125°C。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：温度等级1：-40°C至+125°C；HBM ESD分类2；CDM ESD分类C4B
- 低电流消耗：占空比模式下低至120 μA（典型值）
- 宽电源范围：2.3V至5.5V
- 可编程增益：1 V/V至128 V/V
- 可编程数据速率：5 SPS至2 kSPS
- 20 SPS时16位无噪声分辨率
- 单周期稳定数字滤波器在20 SPS时同时抑制50Hz和60Hz干扰
- 两个差分输入或四个单端输入
- 双匹配可编程电流源：50 μA至1.5 mA
- 内部2.048V基准：5 ppm/°C（典型值）漂移
- 内部精度为2%的振荡器
- 内部温度传感器：0.5°C（典型值）精度
- SPI兼容接口（模式1）
应用领域
- 温度传感器：热电偶
- 电阻温度检测器（RTD）：2线、3线或4线类型
- 桥式传感器：
- 压力传感器
- 应变计
- 电池电压测量
