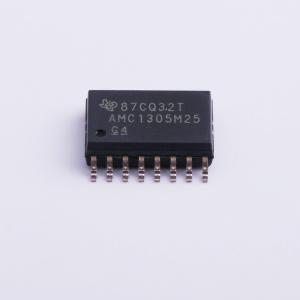

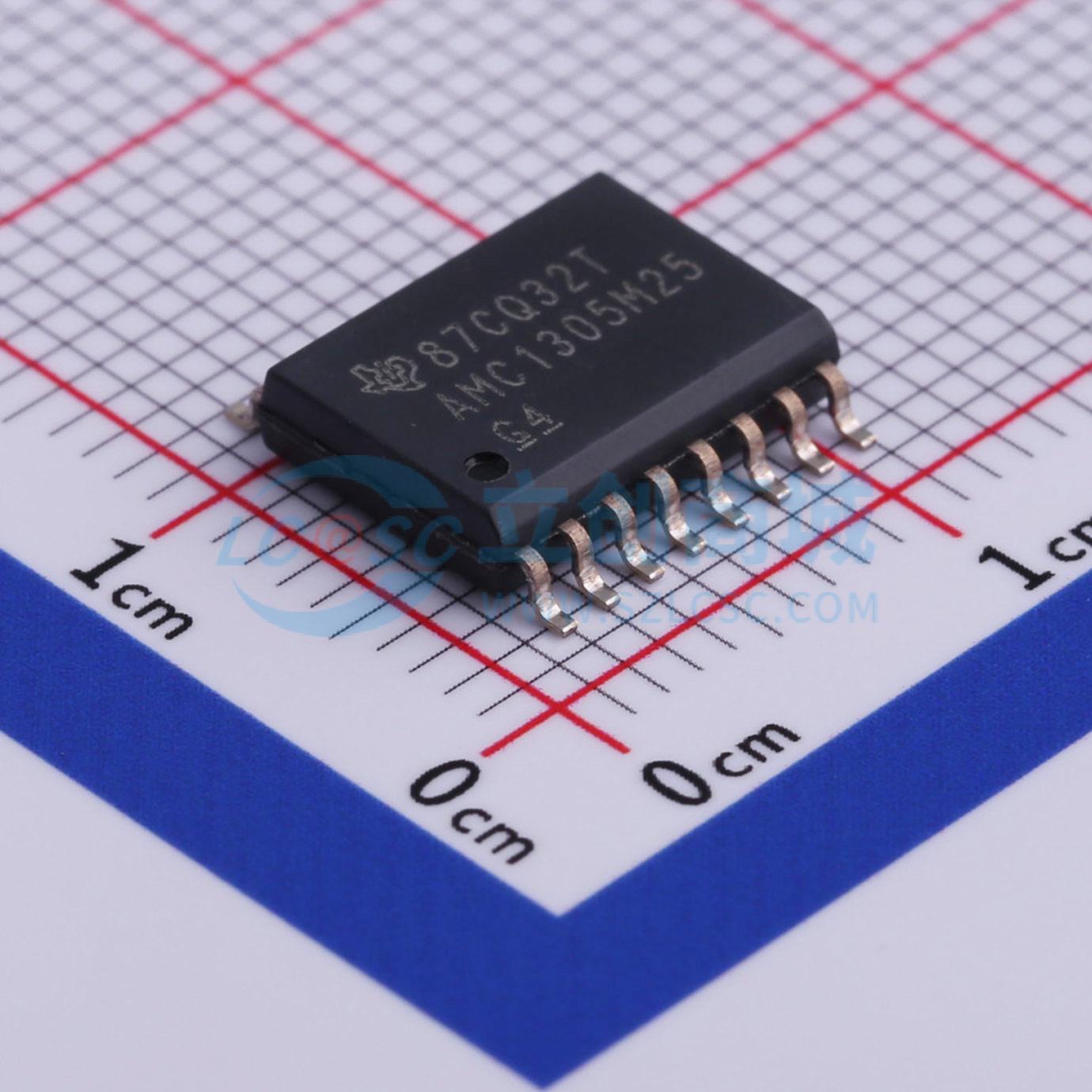

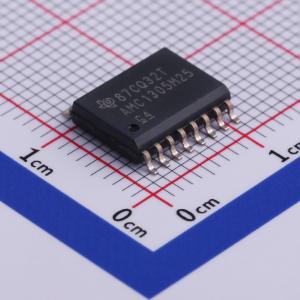

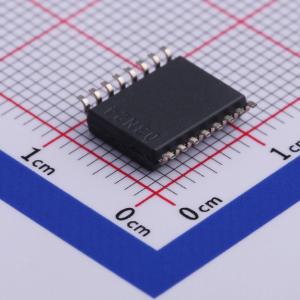

AMC1305M25DWR

高精度、增强型隔离式Δ-Σ调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1305M25 ±250mV 输入、精密电流检测增强型隔离式调制器
品牌名称: TI(德州仪器)
商品型号: AMC1305M25DWR
商品编号: C485981
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.511克(g)

商品参数

商品概述

AMC1305是一款精密的delta-sigma (ΔΣ)调制器，其输出与输入电路通过电容式双隔离屏障分隔，该屏障对磁干扰具有很强的抵抗力。根据DIN VDE V 0884-11、UL1577和CSA标准，此屏障经认证可提供高达7000 VPEAK的加强隔离。该器件与隔离电源配合使用，可防止高共模电压线上的噪声电流进入本地系统接地，从而避免干扰或损坏低压电路。 AMC1305经过优化，可直接连接到分流电阻器或其他低电压电平信号源，并支持出色的直流和交流性能。分流电阻器通常用于电机驱动器、绿色能源发电系统或其他工业应用中的电流检测。通过使用适当的数字滤波器（例如集成在TMS320F2837x上的滤波器）对比特流进行抽取，该器件在78 kSPS的数据速率下可实现16位分辨率，动态范围为85 dB（13.8 ENOB）。在高端，调制器由标称电压为5 V（AVDD）的电源供电，而隔离数字接口则由3.3 V或5 V电源（DVDD）供电。 AMC1305采用宽体SOIC-16 (DW)封装，工作温度范围为-40℃至+125℃。

商品特性

针对基于分流电阻的电流测量进行优化的引脚兼容系列
±50 mV或±250 mV输入电压范围
CMOS或LVDS数字接口选项
出色的直流性能，支持系统级高精度传感
失调误差：±50 μV或±150 μV（最大值）
失调漂移：1.3 μV/℃（最大值）
增益误差：±0.3%（最大值）
增益漂移：±40 ppm/℃（最大值）
安全相关认证：
- 根据DIN VDE V 0884-11: 2017-01标准，7000 VPK加强隔离
- 根据UL1577标准，5000 VRMS隔离1分钟
- CAN/CSA 5A号组件验收服务通知和IEC 62368-1终端设备标准
瞬态抗扰度：15 kV/μs（最小值）
高电磁场抗扰度
外部5 MHz至20 MHz时钟输入，便于系统级同步
在扩展工业温度范围内全面规格化

应用领域

基于分流电阻的电流检测，应用于：
- 工业电机驱动器
- 光伏逆变器
- 不间断电源
隔离电压检测

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	1
	工作电压	4.5V~5.5V
	接口类型	-

	属性	参数值
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压值	1.25V
	采样率	78kHz
	积分非线性	1.5LSB；4LSB
