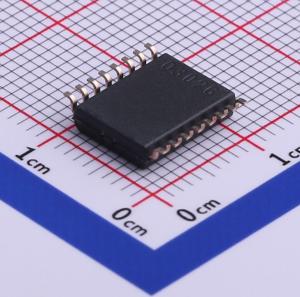

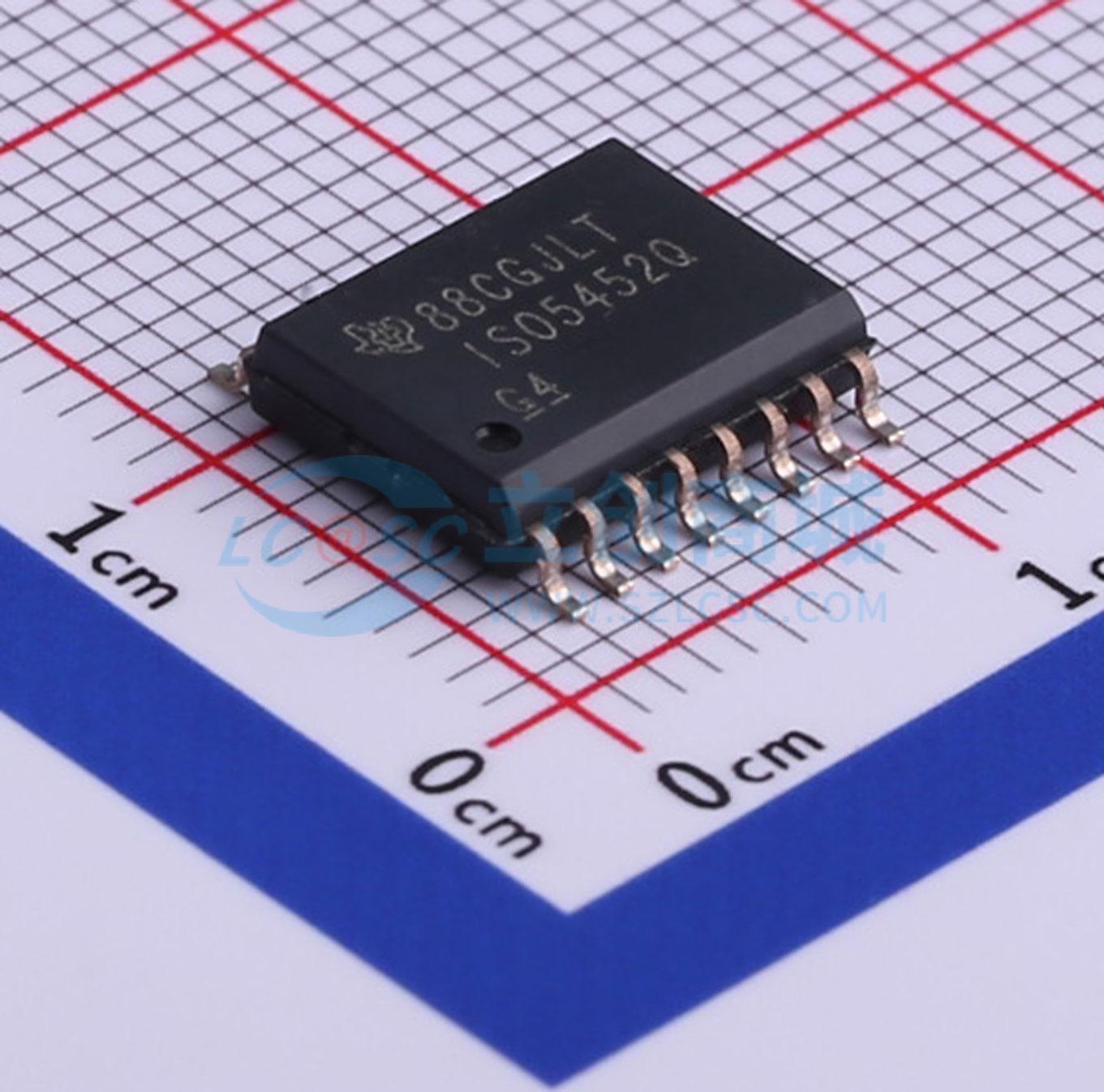

ISO5452QDWRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO5452-Q1 具有分离输出和有源保护功能的汽车类 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器
品牌名称: TI(德州仪器)
商品型号: ISO5452QDWRQ1
商品编号: C485991
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.501克(g)

商品参数

商品概述

ISO5452-Q1是一款5.7-kV_PMS增强型隔离栅极驱动器，适用于IGBT和MOSFET，具有分离输出OUTH和OUTL，可提供2.5-A的源电流和5-A的灌电流。输入侧由单一2.25-V至5.5-V电源供电。输出侧的电源范围为最低15 V至最高30 V。两个互补的CMOS输入控制栅极驱动器的输出状态。76 ns的短传播时间确保对输出级进行精确控制。

内部去饱和（DESAT）故障检测可识别IGBT何时处于过流状态。检测到DESAT时，静音逻辑会立即阻断隔离器的输出，并启动软关断程序，该程序会禁用OUTH，并在2 μs的时间内将OUTL拉低。当OUTL相对于最负电源电位V_EE2达到2 V时，栅极驱动器输出被强制拉至V_EE2电位，使IGBT立即关断。

去饱和激活时，故障信号会穿过隔离屏障，将输入侧的FLT输出拉低并阻断隔离器输入。在软关断期间，静音逻辑被激活。FLT输出状态被锁存，只有在RDY变高后，通过RST输入的低电平有效脉冲才能复位。

在双极性输出电源的正常操作中IGBT关断时，输出会被硬钳位至V_EE2。如果输出电源为单极性，则可使用有源米勒钳位，使米勒电流通过低阻抗路径泄放，防止IGBT在高压瞬态条件下动态导通。

栅极驱动器的就绪状态由两个欠压锁定电路控制，分别监测输入侧和输出侧的电源。如果任一侧电源不足，RDY输出将变低，否则该输出为高电平。

ISO5452-Q1采用16引脚SOIC封装。器件的工作温度范围为-40℃至+125℃环境温度。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：
- 器件温度等级1：-40℃至+125℃环境工作温度范围
- 器件HBM分类等级3A
- 器件CDM分类等级C
在V_CM = 1500 V时，最小共模瞬态抗扰度（CMTI）为50-kV/μs，典型值为100-kV/μs
分离输出可提供2.5-A峰值源电流和5-A峰值灌电流
短传播延迟：典型值76 ns，最大值110 ns
2-A有源米勒钳位
输出短路钳位
短路故障时软关断（STO）
检测到去饱和时，FLT发出报警信号，可通过RST输入复位
带就绪（RDY）引脚指示的输出欠压锁定（UVLO）
低电源或输入浮空时，输出有源下拉和默认低电平输出
2.25-V至5.5-V输入电源电压
15-V至30-V输出驱动器电源电压
CMOS兼容输入
可抑制短于20 ns的输入脉冲和噪声瞬变
隔离浪涌耐受电压10000-V_PK
安全相关认证：
- 符合DIN V VDE V 0884-1（VDE V 0884-10）:2006-12标准的8000-V_PK V_IOTM和1420-V_PK V_IORM增强型隔离
- 符合UL 1577标准的1分钟5700-VRMS隔离
- CSA组件验收通知5A、IEC 60950–1和IEC 60601–1终端设备标准
- 符合EN 61010-1和EN 60950-1的TUV认证
- GB4943.1-2011 CQC认证
- 所有认证齐全

应用领域

混合动力汽车（HEV）和电动汽车（EV）功率模块
工业电机控制驱动器
工业电源
太阳能逆变器
感应加热

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	1420
	负载类型	IGBT；MOSFET
	输入侧工作电压	2.25V~5.5V
	拉电流(IOH)	2.7A
	灌电流(IOL)	5.5A
	工作温度	-40℃~+125℃@(Ta)

	属性	参数值
	上升时间(tr)	35ns
	下降时间(tf)	37ns
	传播延迟 tpLH	110ns
	传播延迟 tpHL	110ns
	CMTI(kV/us)	50kV/us
	驱动侧工作电压	15V~30V
