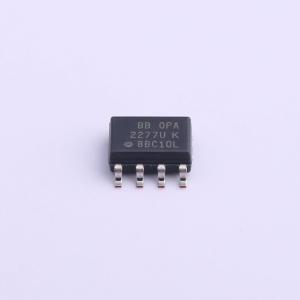

温馨提醒：图片仅供参考，商品以实物为准
OPA2277U/2K5
高精度运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2277 10μV、0.1μV/°C、高精度、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2277U/2K5
- 商品编号
- C485984
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 20uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 静态电流(Iq) | 825uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 2V~18V；-18V~-2V | |
| 功能特性 | - |
商品概述
OPAX277系列是高精度运算放大器，该系列取代了原通用OP-177产品，拥有更优的噪声性能、更宽的输出电压摆幅，速度为原产品的两倍，静态电流仅为原产品的一半，可在±2V至±18V电源电压下实现出色性能，电源电压可根据实际应用调整，在放大器摆幅接近额定限值时仍可保持高性能。产品初始失调电压极低，最高为±20μV，通常无需用户调整，单通道版本针对特殊应用提供外部修整引脚，不存在其他部分运算放大器存在的相位反转和过载问题，单位增益稳定，可在各种负载条件下提供优异的动态特性，双通道和四通道版本带有完全独立的电路，可尽可能减少串扰并消除相互干扰。
商品特性
- 超低失调电压：10μV
- 超低温漂：±0.1 μV/℃
- 高开环增益：134dB
- 高共模抑制：140dB
- 高电源抑制：130dB
- 低偏置电流：最大值1nA
- 宽电源电压范围：±2V 至 ±18V
- 低静态电流：800μA/放大器
- 提供单通道、双通道和四通道版本
- 为OP-07、OP-77 和 OP-177的升级换代产品
- 初始失调电压最高为±20μV
- 不存在相位反转和过载问题
- 单位增益稳定，可适配各种负载条件
应用领域
- 模拟输入模块
- 称重计
- 温度变送器
- 压力变送器
- 数据采集
- 实验室和现场仪表
- 电池测试
