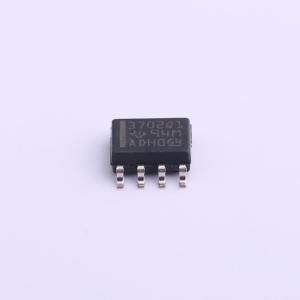

TLC3702QDRQ1
TLC3702QDRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC3702-Q1 汽车类双通道微功耗 LinCMOS™ 电压比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC3702QDRQ1
- 商品编号
- C485559
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 2.7us | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 19uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TLC3702-Q1由两个独立的微功耗电压比较器组成。与类似器件相比，TLC3702-Q1在实现相近响应时间的情况下，功耗仅为它们的二十分之一。这使得该器件能够快速响应快速变化的信号，同时延长电池使用寿命。 推挽式CMOS输出级可直接驱动容性负载，无需使用耗电的上拉电阻即可达到规定的响应时间。省去上拉电阻不仅降低了功耗，还节省了电路板空间和元件成本。此外，输出级完全符合所有TTL和CMOS逻辑要求。
商品特性
- 符合汽车应用标准，通过AEC-Q100认证
- 器件温度等级1：环境工作温度范围为-40°C至+125°C
- 器件人体放电模式（HBM）静电放电分类等级为H2
- 器件带电器件模式（CDM）静电放电分类等级为C4B
- 推挽式CMOS输出无需上拉电阻即可驱动容性负载，Io = ±8 mA
- 极低功耗……5 V时典型值为100 μW
- 快速响应时间……5 mV过驱动时tPLH典型值为2.7 μs
- 单电源供电……3 V至16 V
- 片上静电放电保护
应用领域
- 变速箱控制单元
- 制动系统
- 发动机控制
