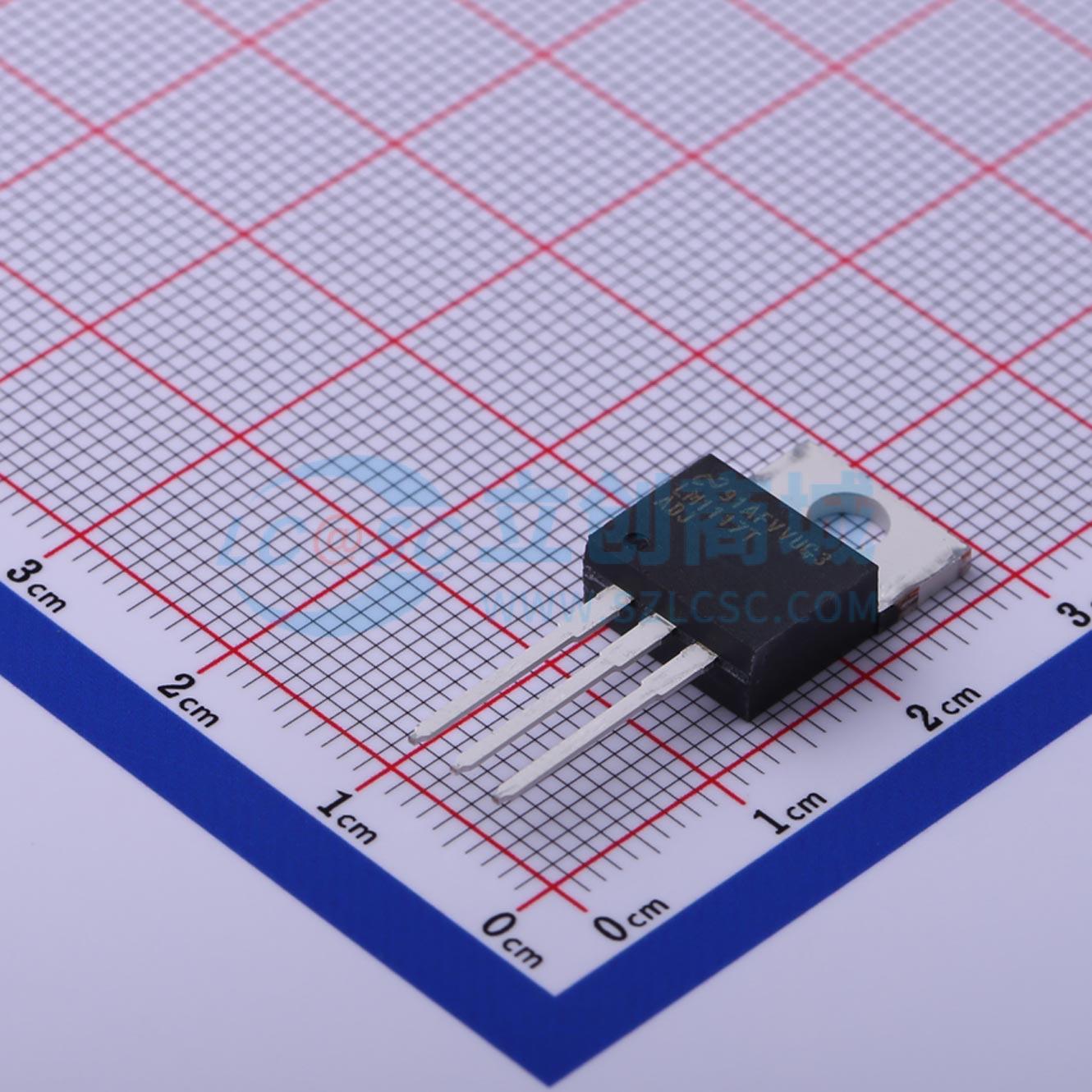

温馨提醒：图片仅供参考，商品以实物为准

LM1117T-ADJ/NOPB

800mA 15V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM1117 800mA 15V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM1117T-ADJ/NOPB
商品编号: C485564
商品封装: TO-220
包装方式: 管装
商品毛重: 2.813克(g)

商品参数

商品概述

LM1117是一款低压差稳压器，在负载电流为800 mA时，压差为1.2 V。 LM1117有可调版本，仅需两个外部电阻即可将输出电压设置在1.25至13.8 V之间。此外，它还有五种固定电压版本，分别为1.8 V、2.5 V、3.3 V和5 V。 LM1117具备限流和热关断功能。其电路包含一个齐纳微调带隙基准，可确保输出电压精度在±1%以内。输出端至少需要一个10 μF的钽电容，以改善瞬态响应和稳定性。

商品特性

提供1.8 V、2.5 V、3.3 V、5 V和可调版本
采用节省空间的SOT - 223和WSON封装
具备限流和热保护功能
输出电流800 mA
线性调整率0.2%（最大值）
负载调整率0.4%（最大值）
温度范围：LM1117：0℃至125℃；LM1117I： - 40℃至125℃

应用领域

开关式DC - DC转换器的后置稳压器
高效线性稳压器
电池充电器
便携式仪器
有源SCSI终端稳压器

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	1.25V~13.8V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
