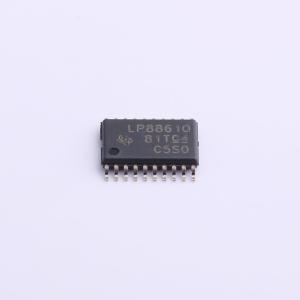

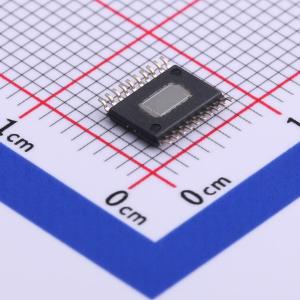

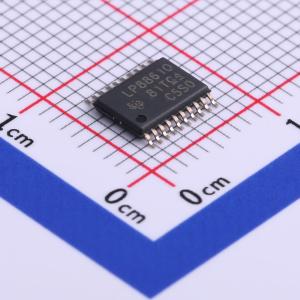

LP8861QPWPRQ1
具有四个100mA通道的低EMI汽车LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP8861-Q1 适用于汽车照明的低 EMI、高性能 4 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP8861QPWPRQ1
- 商品编号
- C485554
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 300kHz~2.2MHz | |
| 通道数 | 4 | |
| 输出电压 | 10V~45V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压；SEPIC | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
LP8861-Q1 是一款带有集成升压/SEPIC 转换器的低EMI 且易于使用的汽车类高效LED 驱动器。该器件具有四路高精度电流阱，可通过脉宽调制(PWM) 输入信号提供调光比率较高的亮度控制。 升压/SEPIC 转换器可基于LED 电流阱余量电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而最大限度降低功耗。升压/SEPIC 转换器支持针对开关频率进行扩频以及通过专用引脚实现外部同步。凭借宽范围可调频率，LP8861-Q1 能够避免调幅(AM) 射频波段的干扰。 LP8861-Q1 可选择驱动外部p-FET，以在发生故障时断开输入电源与系统间的连接，从而减少浪涌电流并降低待机功耗。该器件可基于外部负温度系数(NTC) 传感器测得的温度降低LED 电流，以防LED 过热并延长其使用寿命。 LP8861-Q1 的输入电压范围为4.5V 至40V，支持汽车启动/停止以及负载突降的情况。LP8861-Q1 集成了丰富的故障检测和保护功能。
商品特性
- 符合汽车应用要求，器件温度1 级：-40°C 至 +125°C 的环境运行温度范围
- 输入工作电压范围：4.5V 至40V
- 四路高精度电流阱，电流匹配度为 1%（典型值）
- LED 灯串电流高达 100mA/通道
- 100Hz 下的调光比为10 000:1
- 用于LED 灯串电源的集成升压/SEPIC 转换器
- 输出电压高达45V
- 开关频率：300kHz 至2.2MHz
- 开关同步输入
- 扩展频谱可降低电磁干扰(EMI)
- 电力线场FET 控制可实现浪涌电流保护和待机节能
- 丰富的故障检测和容错功能特性
- 故障输出
- 输入电压过压保护(OVP)、欠压锁定(UVLO)和过流保护(OCP)
- 开路和短路LED 故障检测
- 使用外部温度传感器自动降低LED 电流
- 热关断
- 最大限度减少外部组件数
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 智能车镜
- 抬头显示屏(HUD)
- 中央信息显示屏(CID)
- 音视频导航(AVN)
