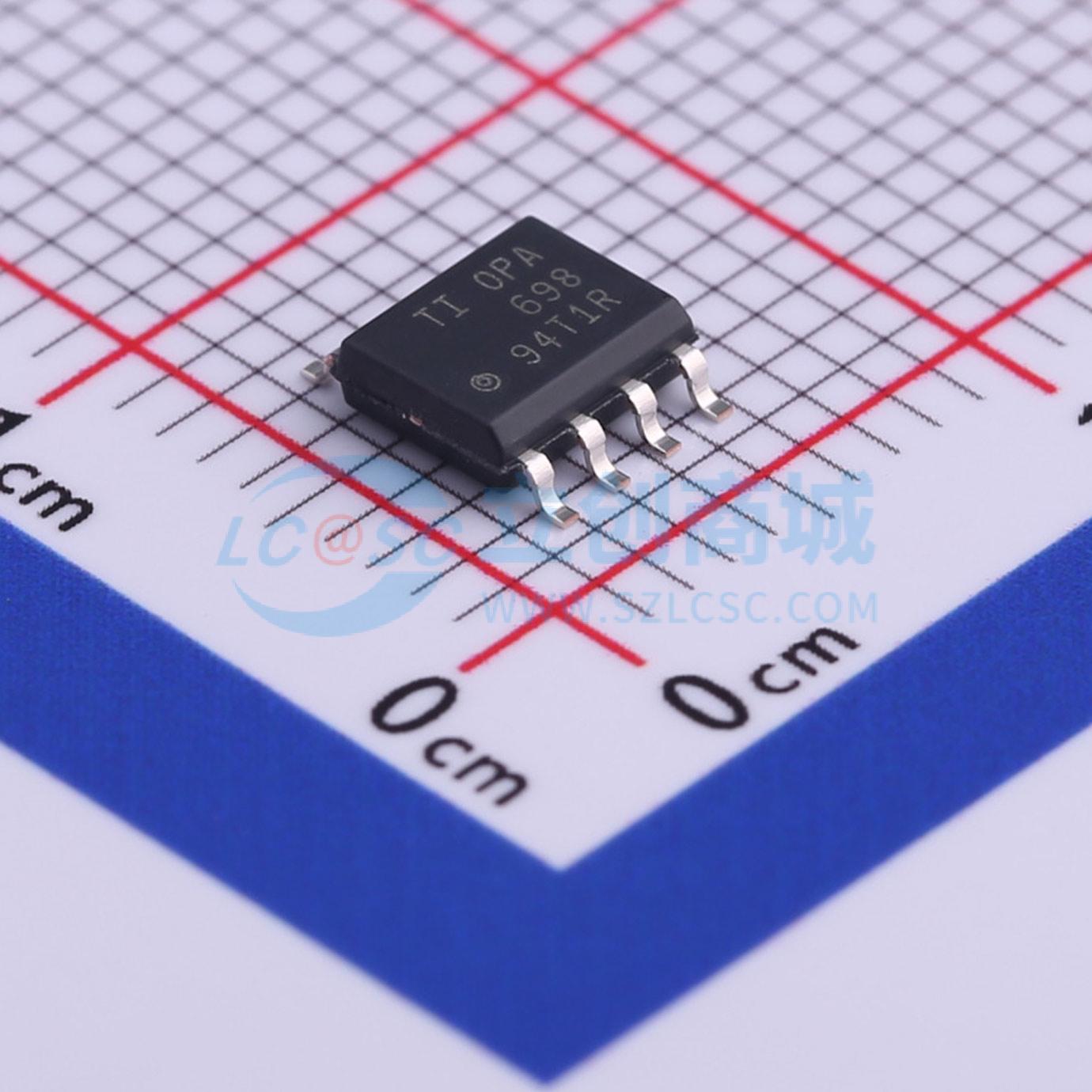

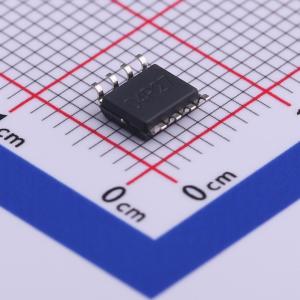

OPA698IDR
单位增益稳定、宽带电压限幅
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA698 单位增益稳定、宽带限压放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA698IDR
- 商品编号
- C485547
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 250MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 1.1V/ns | |
| 输入偏置电流(Ib) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3uA | |
| 噪声密度(eN) | 5.6nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 61dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 14.3mA | |
| 输出电流 | 120mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~5.5V | |
| 双电源(Vee~Vcc) | -6.5V~6.5V |
商品概述
OPA698是一款宽带、单位增益稳定的电压反馈运算放大器，具备双极性输出电压限幅功能。当输出试图超出两个缓冲限幅电压时，这两个电压将控制输出。这种新型输出限幅架构可将限幅器失调误差控制在±10mV以内。运算放大器在输出限幅电压的20mV范围内呈线性工作。 较窄的非线性范围和较低的限幅失调相结合，使得限幅电压可设置在所需线性输出范围的100mV以内。限幅后1ns的快速恢复时间确保过驱动信号对信号通道无影响。与在输入端实现限幅功能不同，在输出端实现限幅功能可确保在任何增益下都能达到指定的限幅精度，并使OPA698可用于所有标准运算放大器应用。 OPA698能够从线性工作状态快速转换到输出限幅状态，这将有利于非线性模拟信号处理。快速恢复时间适用于高速应用。 OPA698采用行业标准引脚排列的SO - 8封装。对于需要更高增益或需要快速恢复限幅功能的跨阻应用，可考虑使用OPA699。
商品特性
- 限幅附近具有高线性度
- 过驱动快速恢复时间：1ns
- 限幅电压精度：±10mV
- –3dB带宽（G = +1）：450MHz
- 增益带宽积：250MHz
- 压摆率：1100V/µs
- 支持±5V和+5V电源供电
- 有高增益版本可供选择：OPA699
应用领域
- 快速限幅模数转换器（ADC）输入缓冲器
- CCD像素时钟剥离
- 视频同步剥离
- 高频混频器
- 中频限幅放大器
- 调幅信号生成
- 非线性模拟信号处理
- OPA688升级
- 单电源限幅ADC输入驱动器
