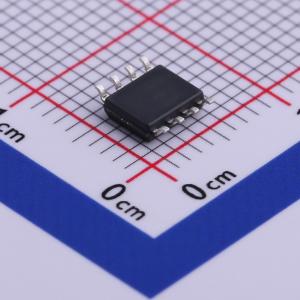

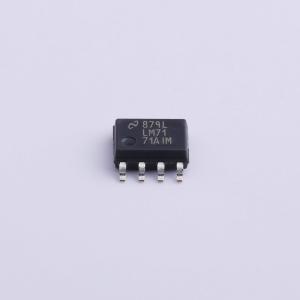

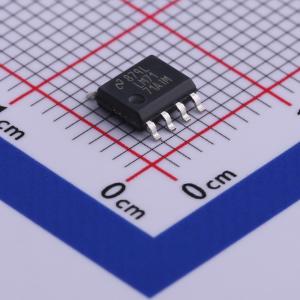

温馨提醒：图片仅供参考，商品以实物为准
LM7171AIMX/NOPB
高速、高输出电流、电压反馈放大器，适用于视频和高速信号处理应用，基于先进互补双极工艺
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM7171 超高速、高输出电流、电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7171AIMX/NOPB
- 商品编号
- C485814
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 35uV/℃ | |
| 压摆率(SR) | 4.1V/ns | |
| 输入偏置电流(Ib) | 12uA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 105dB | |
| 静态电流(Iq) | 6.5mA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 5V~15V；-15V~-5V | |
| 功能特性 | - |
商品概述
LM7171是一款超高速高输出电流电压反馈放大器，具有电流反馈放大器的转换特性，可用于所有传统电压反馈放大器配置，在增益低至+2或-1时保持稳定，具有超高压摆率和宽单位增益带宽，仅消耗较低的电源电流，适合视频和高速信号处理应用，可作为变压器驱动器或激光二极管驱动器用于视频分配；由±15V电源供电时，允许较大的信号摆幅，可提供更大的动态范围和信噪比，具有低SFDR和THD，适合ADC/DAC系统；额定工作电压包含±5V，适用于便携式应用。
商品特性
- 采用易于使用的电压反馈拓扑
- 压摆率典型值为4100V/μs
- 单位增益带宽为200MHz
- 增益AV=+2时3dB频率为220MHz
- 电源电流低至6.5mA
- 开环增益为85dB
- 输出电流高至100mA
- 差分电压增益0.01，相位0.02°
- 额定工作电压为±15V和±5V
- 在增益低至+2或-1时可保持稳定
- 由±15V供电时可实现较大信号摆幅，提供更大的动态范围和信噪比
- 具有低SFDR和THD
应用领域
- HDSL和ADSL驱动器
- 多媒体广播系统
- 专业摄像机
- 视频放大器
- 复印机、扫描仪、传真
- HDTV放大器
- 脉冲放大器和峰值检测器
- CATV和光纤信号处理
- ADC/DAC系统
- 视频分配
- 便携式应用
- 变压器驱动、激光二极管驱动
