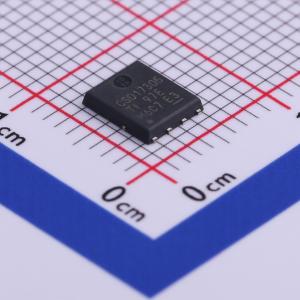

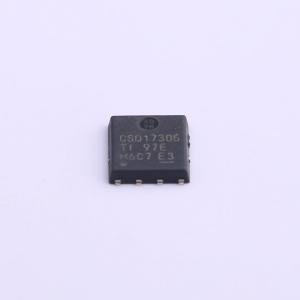

温馨提醒：图片仅供参考，商品以实物为准
CSD17305Q5A
CSD17305Q5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD17305Q5A 采用 5mm x 6mm SON 封装的单路、3.6mΩ、30V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD17305Q5A
- 商品编号
- C485550
- 商品封装
- TDSON-8(5.9x5.2)
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 2.4mΩ@8V,30A | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 14.1nC@4.5V | |
| 输入电容(Ciss) | 2.6nF@15V | |
| 反向传输电容(Crss) | 103pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NexFET™功率MOSFET专为最大限度降低电源转换应用中的损耗而设计，并针对5V栅极驱动应用进行了优化。
商品特性
- 针对5V栅极驱动进行优化
- 超低Qg和Qgd
- 低热阻
- 雪崩额定
- 无铅端子电镀
- 符合RoHS标准
- 无卤素
- SON 5mm×6mm塑料封装
应用领域
- 笔记本电脑负载点
- 网络、电信和计算系统中的负载点同步降压
