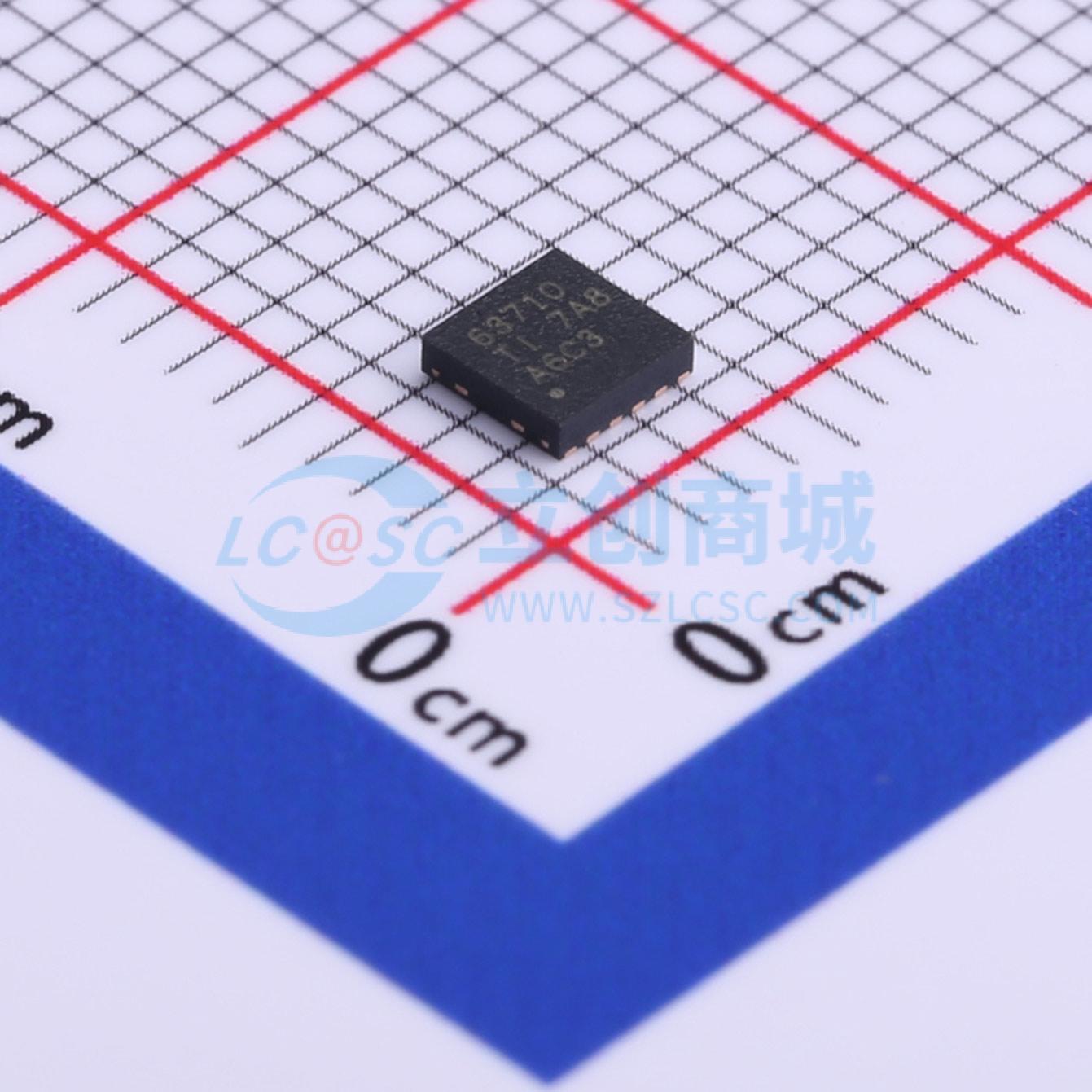

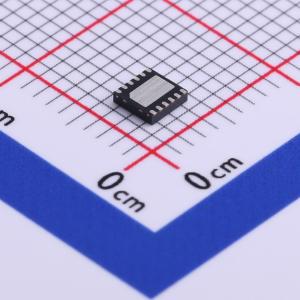

TPS63710DRRR

TPS63710作为反相降压直流/直流转换器，可产生低至-5.5V的负输出电压。它提供高达1A的输出电流，具体值取决于输入电压与输出电压比。其经过滤波的参考系统提供高性能电信系统中所需的低1/f噪声。

TPS63710采用固定频率的PWM控制拓扑。它具有内部电流限制和热关断功能。TPS63710具有3.1V至14V的输入电压范围，因此可用于需要从较高的正输入电压（绝对值）产生负输出电压的各种应用。

同步整流提供高效率，特别是对于小输出电压（如-1.8V，此类电压通常用作高性能DAC和ADC的负电源电压）。该器件具有1.5MHz的固定开关频率，因此允许使用小型外部组件，并可实现较小的总体解决方案尺寸。

TPS63710采用3mm×3mm WSON封装，能够为高环境温度下运行的应用提供良好的散热性能。

• 输入电压范围为3.1V至14V
• 输出电流为1A
• 效率高达91%
• 输出电压精度为±1.5%
• 同步整流
• 低1/f噪声参考系统
• 噪音：22μVₚ₋ₚ（10Hz至100kHz）
• 输出电压：-1V至-5.5V
• |∇OUT|<0.7×∇IN
• 1.5MHz固定频率PWM模式
• 热关断
• 5μA关断电流
• 3mm×3mm WSON封装

• 通用负电压电源
• 电信系统中的ADC和DAC电源
• GaN晶体管偏压
• 光学模块激光二极管偏压
• 需要负电源电压的噪声敏感型和空间受限型应用
