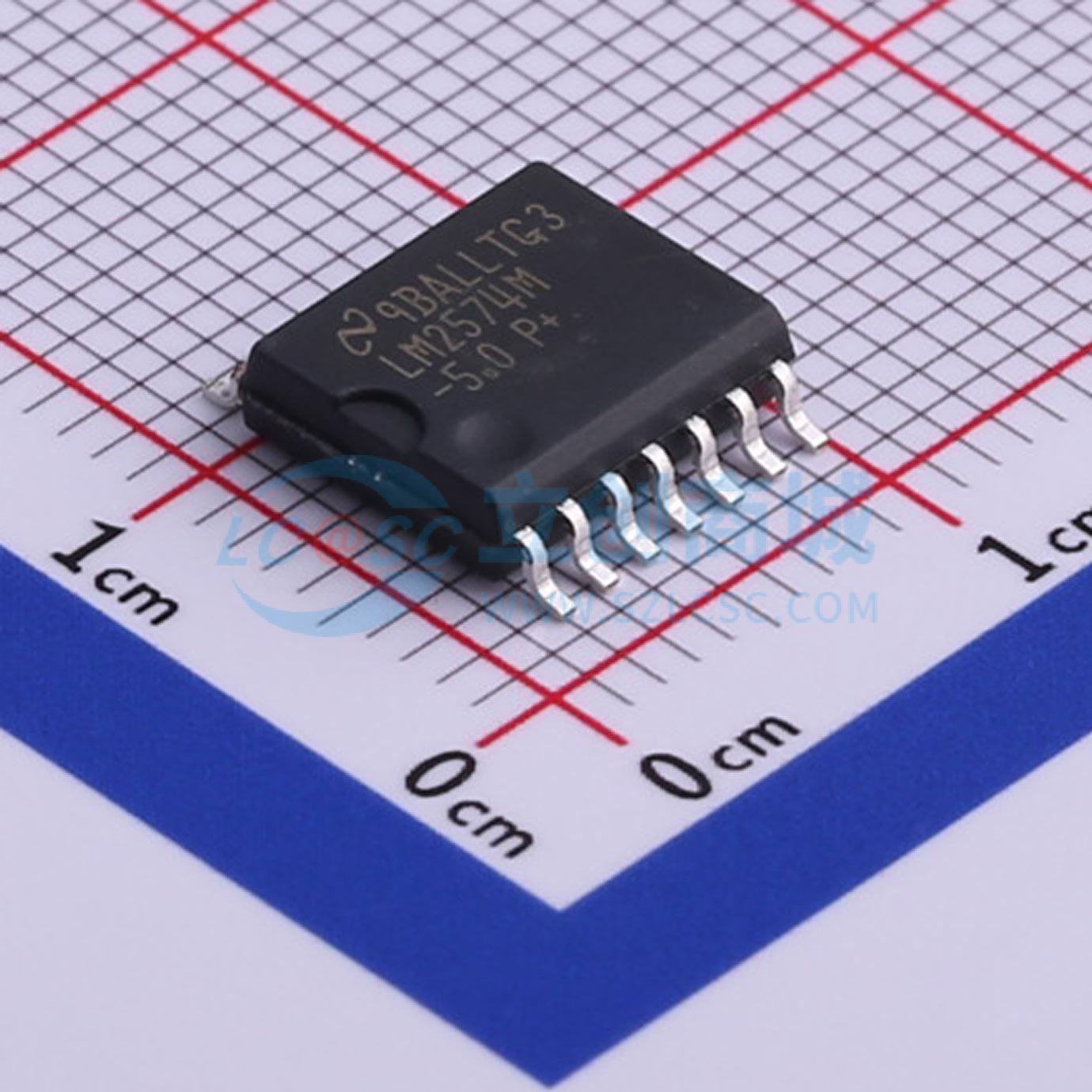

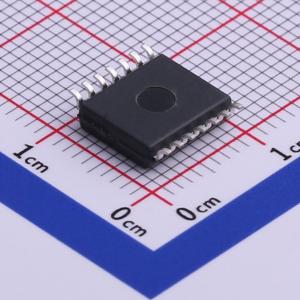

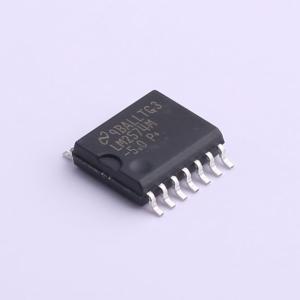

温馨提醒：图片仅供参考，商品以实物为准

LM2574MX-5.0/NOPB

0.5 A 降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2574系列调节器是单片集成电路,提供所有用于降压开关调节器的主动功能,能够驱动0.5 A负载,具有良好的线路和负载调节性能。这些器件提供3.3 V、5 V、12 V、15 V固定输出电压版本和可调输出版本。该系列需要少量外部组件,内部频率补偿和固定频率振荡器。该器件具有宽输入电压范围,低功耗待机模式,52kHz固定频率内部振荡器,以及过温保护和电流限制保护功能。
品牌名称: TI(德州仪器)
商品型号: LM2574MX-5.0/NOPB
商品编号: C485808
商品封装: SOIC-14-300mil
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

3.3V、5V、12V、15V固定输出及可调输出版本可调版本输出电压范围：1.23V至37V（高压版本为57V），在输入电压和负载条件下最大误差±4% 额定输出电流0.5A 宽输入电压范围：40V，高压版本最高可达60V 仅需4个外部元件 52kHz固定频率内部振荡器具备TTL关断功能，低功耗待机模式高效率使用常见的标准电感器具备热关断和限流保护功能可使用WEBENCH电源设计器基于LM2574进行定制设计

LM2574xx系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动0.5A负载，具有出色的输入电压和负载调节能力。这些器件有3.3V、5V、12V、15V固定输出电压版本以及可调输出版本。这些稳压器所需外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 LM2574xx系列是常用三端线性稳压器的高效替代品。由于其高效率，印刷电路板（PCB）上的铜走线通常足以散热。多家制造商提供专为LM2574优化的标准系列电感器。这一特性大大简化了开关模式电源的设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压公差为±4%，振荡器频率公差为±10%。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期限流功能，以及热关断功能，可在故障条件下提供全面保护。

商品特性

3.3V、5V、12V、15V固定输出及可调输出版本
可调版本输出电压范围：1.23V至37V（高压版本为57V），在输入电压和负载条件下最大误差±4%
额定输出电流0.5A
宽输入电压范围：40V，高压版本最高可达60V
仅需4个外部元件
52kHz固定频率内部振荡器
具备TTL关断功能，低功耗待机模式
高效率
使用常见的标准电感器
具备热关断和限流保护功能
在规定的输入电压和输出负载条件下，输出电压公差为±4%
振荡器频率公差为±10%
外部关断，典型待机电流为50μA
输出开关具备逐周期限流功能，以及热关断功能，可在故障条件下提供全面保护

应用领域

简单高效的降压型稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（升降压型）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	5V
	输出电流	500mA
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定
