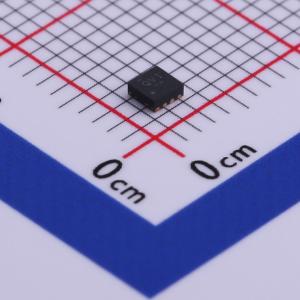

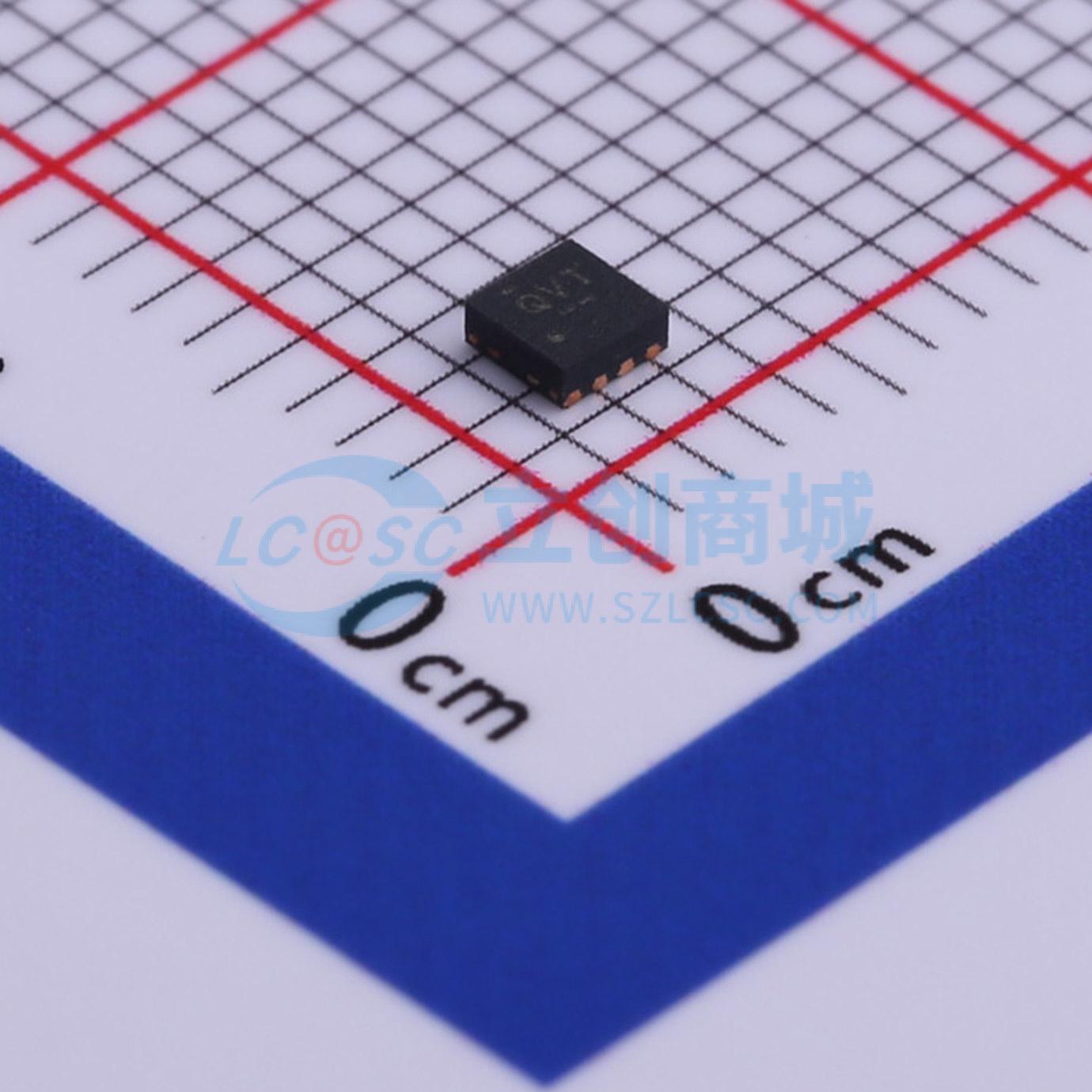

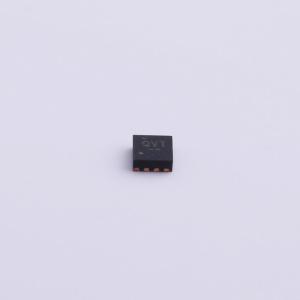

TPS62082DSGR

1.2A高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62082DSGR是一款1.2A高效率同步降压转换器,采用DCS-ControlTM架构,支持Snooze模式,具有超低静态电流。输入电压范围为2.3V至6V,输出电压为3.3V。适用于电池供电的便携设备和系统电源轨电压转换。
品牌名称: TI(德州仪器)
商品型号: TPS62082DSGR
商品编号: C485809
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.021克(g)

商品参数

商品概述

TPS6208x 器件是一系列高频同步降压转换器。其输入电压范围为 2.3 V 至 6 V，支持常见的电池技术。此外，该器件也可用于低压系统电源轨。

TPS6208x 专注于在较宽的输出电流范围内实现高效降压转换。在中等到重载情况下，转换器以 PWM 模式运行，并在轻载电流时自动进入省电模式，以在整个负载电流范围内保持高效率。为了在极低负载或无负载电流时保持高效率，该器件采用了具有超低静态电流的打盹模式。此功能由 MODE 引脚启用，可延长电池供电应用的运行时间，并将待机电流保持在最低水平，以满足针对低待机电流的绿色能源标准。

为满足系统电源轨的要求，内部环路补偿允许选择超过 100 μF 的大量外部输出电容值。凭借其 DCS-Control™ 架构，可实现出色的负载瞬态性能和输出电压调节精度。该器件采用带有散热焊盘的 2 mm × 2 mm WSON 封装。

商品特性

DCS-Control™ 架构，实现快速瞬态调节
打盹模式，静态电流低至 6.5 μA
2.3 V 至 6 V 输入电压范围
100% 占空比，实现最低压降
省电模式，提高轻载效率
输出放电功能
短路保护
电源正常输出
热关断
采用 2 mm × 2 mm 8 引脚 WSON 封装

应用领域

电池供电的便携式设备
负载点稳压器
系统电源轨电压转换

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	3.3V
	输出电流	1.2A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
