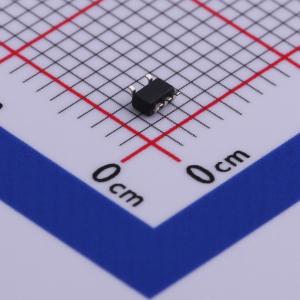

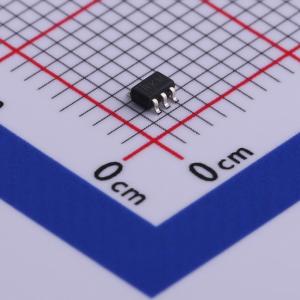

温馨提醒：图片仅供参考，商品以实物为准
LMV721IDCKR
10 MHz低噪声、低电压、低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV721 单路、5V、10MHz、低噪声 (8.5nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV721IDCKR
- 商品编号
- C485812
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 5.25V/us | |
| 输入偏置电流(Ib) | 260nA | |
| 输入失调电流(Ios) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 89dB | |
| 静态电流(Iq) | 930uA | |
| 输出电流 | 52.6mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV721（单路）和LMV722（双路）是低噪声低压低功耗运算放大器，可适配多种应用场景，单位增益带宽为10MHz，压摆率为5V/μs，在2.2V供电下每路放大器静态电流为930μA，设计用于在低压低噪声系统中提供良好性能
商品特性
- 电源电压范围为2.2V~5.5V
- 低功耗，2.2V供电下每路放大器供电电流为930μA
- 单位增益带宽为10MHz
- 支持轨对轨输出摆幅
- 2.2V供电下，接600Ω负载时输出距离任一轨为120mV；接2kΩ负载时输出距离任一轨为50mV
- 输入共模电压范围包含地
- 1kHz频率下输入电压噪声为9nV/√Hz
- 推荐温度范围内，器件最大输入失调电压为3.5mV
- 低供电电压下仍具备良好的容性负载驱动能力
- LMV721提供DBV、DCK封装，LMV722提供D、DGK、DRG封装
应用领域
- 蜂窝电话和无绳电话
- 有源滤波器与缓冲器
- 笔记本电脑和个人数字助理
- 电池供电电子设备
