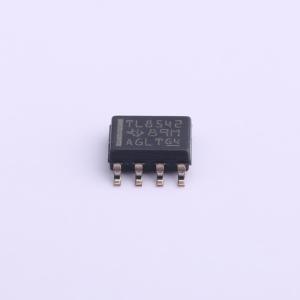

温馨提醒：图片仅供参考，商品以实物为准
TLV8542DR
适用于成本优化系统的微功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV8542 双路、3.6V、8kHz、超低静态电流 (500nA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV8542DR
- 商品编号
- C485539
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 8kHz | |
| 输入失调电压(Vos) | 3.1mV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 4.5V/ms | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电流(Ios) | 0.1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 264nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 550nA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.7V~3.6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；EMI滤波/RF抑制 |
商品概述
TLV854x是500nA RRIO纳瓦级功率超低功耗运算放大器，适用于成本优化型系统，可适配无线和低功耗有线设备中的成本优化型传感应用，能够最大限度降低注重电池使用寿命设备的功耗。其互补金属氧化物半导体输入级经过精心设计，可实现超低飞安级失调电流，降低IBIAS和IOS误差，适合高源阻抗传感等敏感应用；内置EMI保护，可降低器件对无用射频信号的敏感度，可采用低至1.7V的单电源电压供电，能在-40℃至+125℃的扩展温度范围内、低电量情况下连续运行。
商品特性
- 每通道电源电流为500nA，纳瓦级功耗
- 失调电压最大值为3.1mV
- 失调电压温度系数TcVos为0.8μV/℃
- 增益带宽为8kHz
- 支持单位增益稳定
- 输入失调电流低至100fA
- 电源电压范围宽，为1.7V至3.6V
- 具备轨至轨输入和输出RRIO
- 工作温度范围为-40℃至+125℃
- 提供多种封装规格可选，包含单通道5引脚SOT-23封装、双通道8引脚SOIC封装、双通道8引脚X2QFN无引线封装、四通道14引脚TSSOP和SOIC封装
应用领域
- 搭载PIR传感器的运动检测器
- 搭载微波传感器的运动检测器
- 气体检测器
- 离子化烟雾报警器
- 温度调节装置
- 远程传感器、物联网IoT设备
- 射频识别RFID阅读器和标签
- 便携式医疗设备
- 血糖监测
