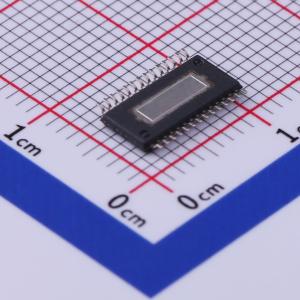

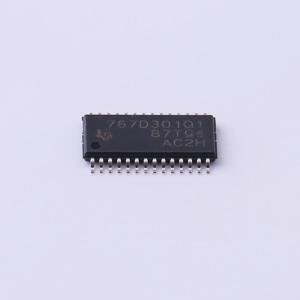

TPS767D301QPWPRQ1

TPS767D3xx 系列双电压稳压器在紧凑封装中提供快速瞬态响应、低压差电压和双输出，并通过 10 μF 低 ESR 输出电容实现稳定。 TPS767D3xx 系列双电压稳压器主要为 DSP 应用而设计。这些器件可用于任何混合输出电压应用，每个稳压器支持高达 1 A 的电流。双低电平有效复位信号允许分别对核心逻辑和 1/Ω 进行复位。 由于 PMOS 器件表现为低阻值电阻，因此压差电压非常低（对于 TPS767D325，在 1 A 输出电流时典型值为 350 mV），并且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在 0 mA 至 1 A 的全输出电流范围内，典型值为 85 μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该 LDO 系列还具有睡眠模式；向 EN（使能）端施加 TTL 高电平信号可关闭稳压器，在 TJ = 25°C 时将静态电流降至 1 μA。 在发生欠压情况时，TPS767D3xx 的 RESET 输出会在微计算机和微处理器系统中触发复位。TPS767D3xx 内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 TPS767D3xx 提供 1.8 V、2.5 V 和 3.3 V 固定电压版本以及可调版本（可在 1.5 V 至 5.5 V 范围内编程）。输出电压容差在电压、负载和温度范围内的最大值规定为 2%。TPS767D3xx 系列采用 28 引脚 PWP TSSOP 封装。它们的工作结温范围为 -40°C 至 125°C。

• 3.3 V/2.5 V、3.3 V/1.8 V 和 3.3 V/可调输出
• 快速瞬态响应
• 在负载和温度范围内的容差为 ±2%
• 在 1 A 电流时的典型压差电压为 350 mV
• 典型静态电流超低，为 85 μA
• 关断期间的静态电流为 1 μA
• 每个稳压器具有带 200 ms 延迟的双开漏上电复位功能
• 28 引脚 PowerPAD TSSOP 封装
• 每个稳压器均具备热关断保护功能
