TPS92630-Q1 器件是一款具有模拟和PWM调光控制的三通道线性LED驱动器。其全面的诊断功能和内置保护能力使其成为中等功率范围内的可变强度LED照明应用的理想选择。该器件的设计适用于在其功率范围内配置为单串或多串的LED驱动。单个器件可以驱动多达三个串，每个串含有一到三个LED，每通道总电流可达150 mA。输出可以并联以提供高达450 mA的更高电流驱动能力。在多串应用中，该器件具有LED串共阴极连接的优势，因此应用只需要一根回线，而不需要像低侧电流检测系统那样每串LED都需要一根回线。单LED短路比较器允许检测出发生短路故障的单个LED。故障输出支持多个设备之间的总线连接拓扑。包含的温度监视器会在器件结温超过热阈值时降低LED驱动电流。可以通过外部电阻编程设置温度阈值。通过将TEMP引脚接地，可以禁用热电流监控功能。作为工厂编程选项，可以将结温输出为模拟电压。

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5V~40V
	开关频率	-
	通道数	3
	输出电流	150mA
	调光	模拟；PWM

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	1.5%

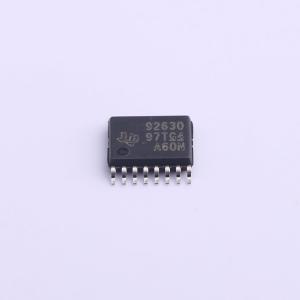

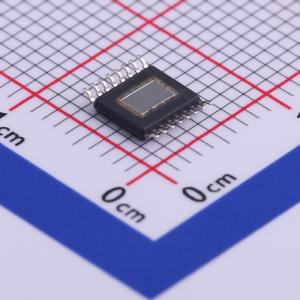

TPS92630QPWPRQ1
