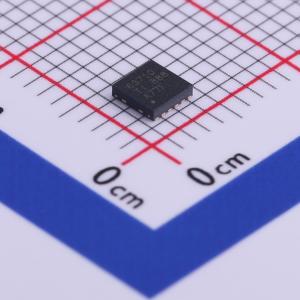

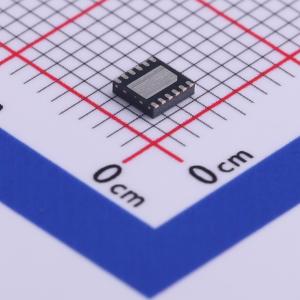

温馨提醒：图片仅供参考，商品以实物为准
TPS63710DRRT
TPS63710 低噪声同步反相降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS63710 是一款低噪声同步反相降压转换器,输入电压范围为 3.1 V 至 14 V,输出电流高达 1 A,效率最高可达 91%,输出电压范围为 -1 V 至 -5.5 V。该器件采用固定频率 PWM 控制拓扑,具有内部电流限制和热关断功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS63710DRRT
- 商品编号
- C485525
- 商品封装
- SON-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.1V~14V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS63710 是一款反相降压 DC-DC 转换器，可生成低至 -5.5 V 的负输出电压。根据输入电压与输出电压的比率，它可以提供高达 1 A 的输出电流。其滤波参考系统提供了低 1/f 噪声，这是高性能电信系统所必需的。
TPS63710 采用固定频率 PWM 控制拓扑工作。它具有内部电流限制和热关断功能。3.1 V 至 14 V 的输入电压范围使得 TPS63710 可用于多种应用中，这些应用需要从绝对值更高的正输入电压生成负输出电压。
同步整流特别适用于小输出电压（如 -1.8 V）时的高效率，这种电压通常用作高性能 DAC 和 ADC 的负电源电压。1.5 MHz 的固定开关频率允许使用小型外部元件，并实现较小的整体解决方案尺寸。
TPS63710 采用 3 mm x 3 mm WSON 封装，可在高温环境的应用中提供良好的散热性能。
应用领域
- 通用负电压电源
- 电信系统中的ADC和DAC电源
- GaN晶体管的偏置
- 光模块激光二极管偏置
- 对噪声敏感且空间有限的应用，需要负电源电压
